HDR電視影音格式解析 — 認識HLG,內容哪裡找? HLG與HDR10及Dolby的差異在哪?

BenQ Taiwan
2018/03/29
1. 什麼是 HLG?

HLG是Hybrid Log-Gamma的英文縮寫,由英國BBC和日本NHK在2015年五月共同發起,目的為讓HDR的信號能同時兼容SDR的顯示器。HLG所採用的標準為日本電波產業會(ARIB)所認可的STD-067,與HDR 10的SMPTE ST 2084有所不同。

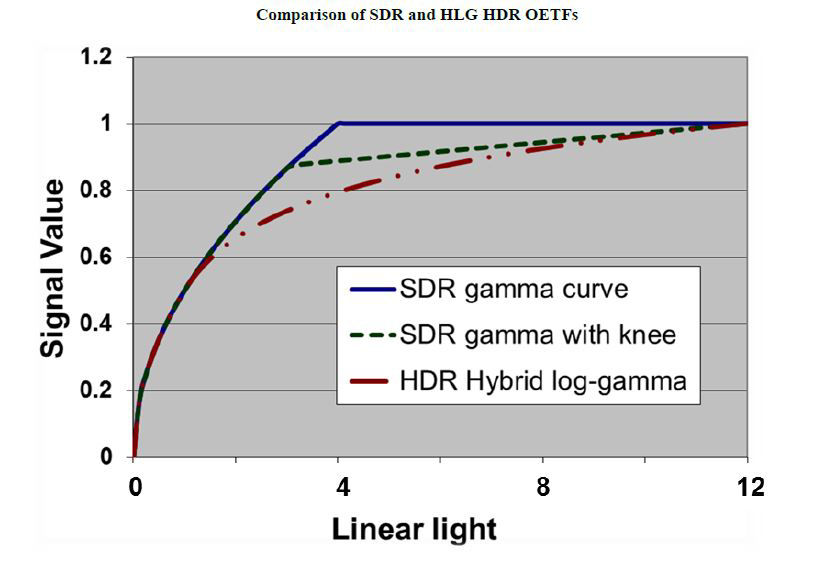

此外,HLG也可與當前電視廣播的傳輸設備與顯示設備相兼容,意即不區分SDR及HDR,HLG可望在有線、無線與衛星電視領域的推廣應用上快速整合。而技術層面可根據下圖 SDR/HLG gamma curve獲得證明,低光區段兩者gamma curve相同 ,這是HLG相容於SDR原因, 而高光區段 HLG會有更大動態範圍。

圖片來源: International Telecommunication Union, Rep. ITU-R BT.2390-0(2016)

2. 那裡有HDR HLG 影音內容?

a. YouTube
b. 英國BBC iPlayer
c. 美國DirecTV
d. 英國Freeview 免費無線數位電視服務

3. HDR電視影像標準 : HLG 和HDR 10 & Dolby Vision 的主要差異

HDR 10 及 Dolby Vision 兩種 HDR 技術的共通點均是將影像訊號本身訊息帶有元數據(Metadata),當顯示撥放設備支援顯示 HDR 10 或 Dolby Vision 時,就會讀取相關元數據並由IC傳送對應數值調整畫面讓其顯示為 HDR 效果。HDR 10與Dolby Vision兩者最主要差別在於元數型態,HDR 10為靜態元數據,而 Dolby Vision為動態元數據。

至於HLG,與前兩者的差異則在於,HLG檔案格式本身並未帶有元數據(Metadata)的傳輸,因此在大部份既有的顯示晶片上經過運算就可以執行。

所以若從畫質表現來看,Dolby Vision因為支援動態元數據,擁有更大幅度的影片動態範圍,且需要杜比實體室認證,故在亮暗細節的差異度較HDR 10及HLG來的更明顯,畫質表現也為三者最細膩。

HLG為廣播HDR信號,本身並無帶有元數據,所以畫質表現會根據顯示器亮度而有所影響

HDR 10為目前最普遍的HDR格式,但會因為顯示器最大亮度的差異,而影響到整體畫面呈現。一般來說,最大亮度未達1000nits的顯示器若未經過單獨調教,僅能做訊號解碼的動作,且不易顯示出亮暗細節,也較無法顯示出HDR效果。反之,經過Tone Mapping之後的顯示器,即便原本亮度無法達到1000nits,也會因為經由個別調教後的顯示器階調而能將HDR效果最大化於該顯示器上,進而更能有還原現場的效果。

比較表

                   Dolby Vision HDR10 HLG

技術特性
Dolby Vision

影像訊號本身訊息帶有Metadata,為動態元數據

HDR10
影像訊號本身訊息帶有Metadata,為靜態元數據
HLG
影像訊號傳輸無Metadata

畫質比較
Dolby Vision

擁有更大幅度的影片動態範圍,畫質表現最細膩

HDR10
為目前最普遍的HDR格式,經過tone mapping調教也可呈現很不錯的HDR效果
HLG

畫質表現會根據顯示器最大亮度而有所影響

4. BenQ 大型液晶支援HDR HLG ,有哪些好處?

a. 可通過多媒體播放USB 內的HLG 影音。
b. 內建YouTube TV app, 可以播放 4K HDR HLG 畫質的影音。
c. 數位電視信號源,將可以播放4K HDR HLG 的數位節目。

5. 如何確定正確顯示HLG 內容? (以BenQ大型液晶為例)

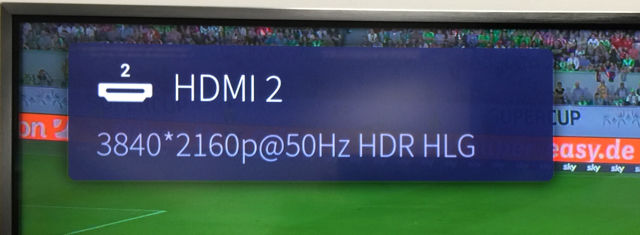

在HDMI 信號源中,可使用遙控器按下資訊鍵,會出現 “HDR HLG” 的信息。

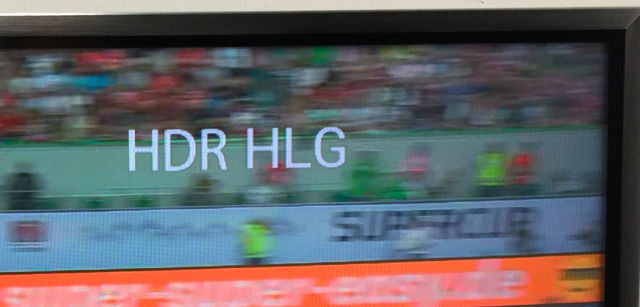

在多媒體播放USB HDR HLG影音時,按遙控器OK鍵,右上會出現HDR HLG的信息。
