WM-FL251分機身以及牆壁的安裝步驟, 以下先從牆壁開始操作:

牆壁部分:

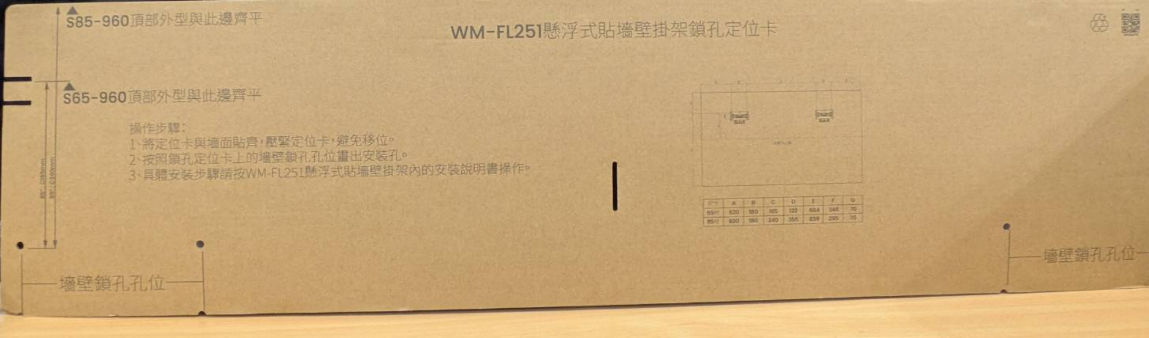

1. 從電視包裝箱內取出WM-FL251壁掛架鎖孔定位卡, 提供客戶使用壁掛時, 輕鬆確認機台欲裝設的高度與牆面鑽孔位置。下圖為定位卡:

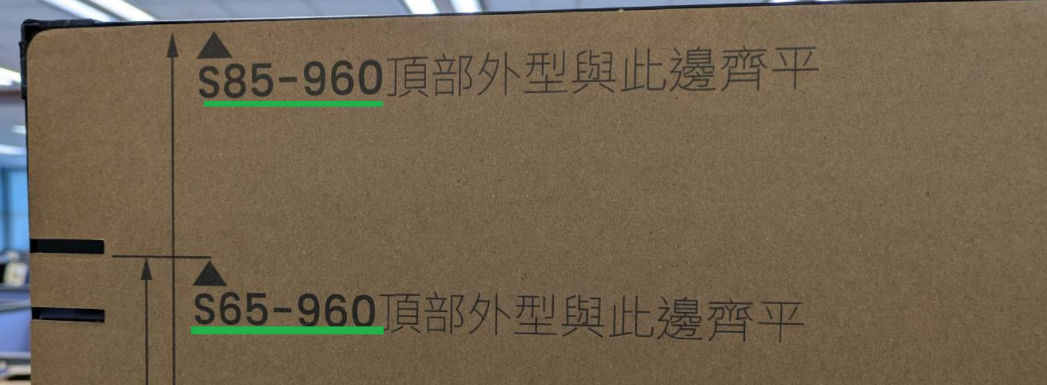

2. 定位卡有標示S85-960與S65-960的機台裝設高度示意標線, 將定位卡放置於牆面上選好高度位置。(注意定位卡水平上下移動)

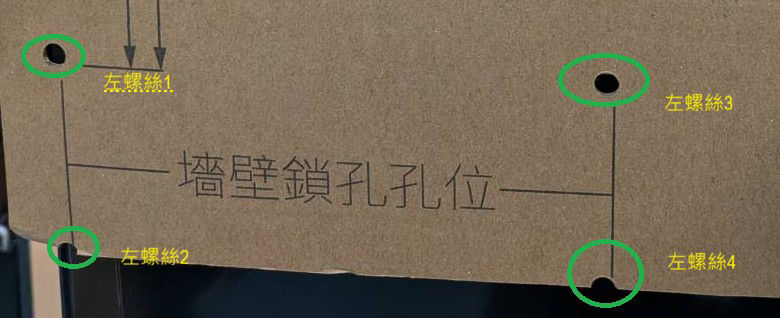

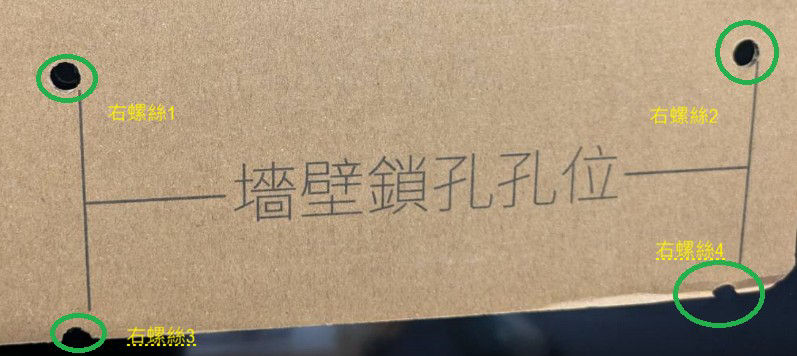

3. 對好位置後,便可依定位卡上的”鑽孔孔位”迅速標記牆面上後續鑽孔的位置。下圖顯示定位卡的標記孔位。(左右各4顆)

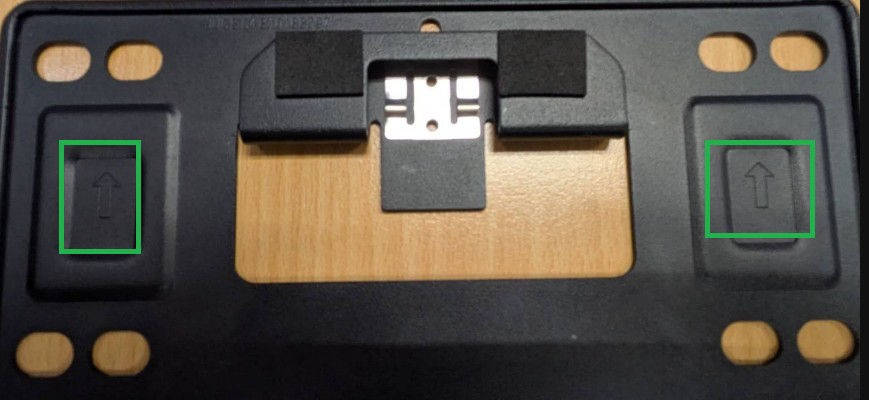

注意: 同樣的,使用WM-FL251牆壁壁掛架時, 會看到兩個箭頭, 請確認:
A. 箭頭符號朝上擺放
B. 箭頭符號面對施工者

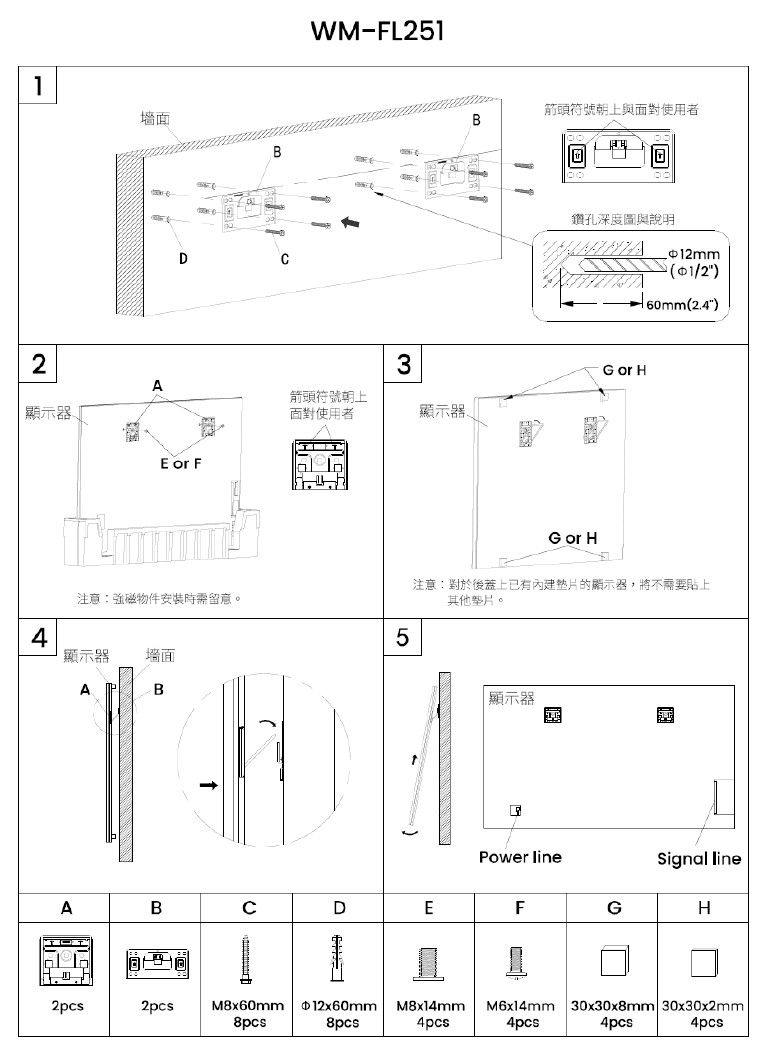

將定位卡標記於牆上的標記一一鑽孔後,將牆面壁掛架所附於牆面上(施工注意事項請參閱壁掛架盒內紙張說明), 如下圖:

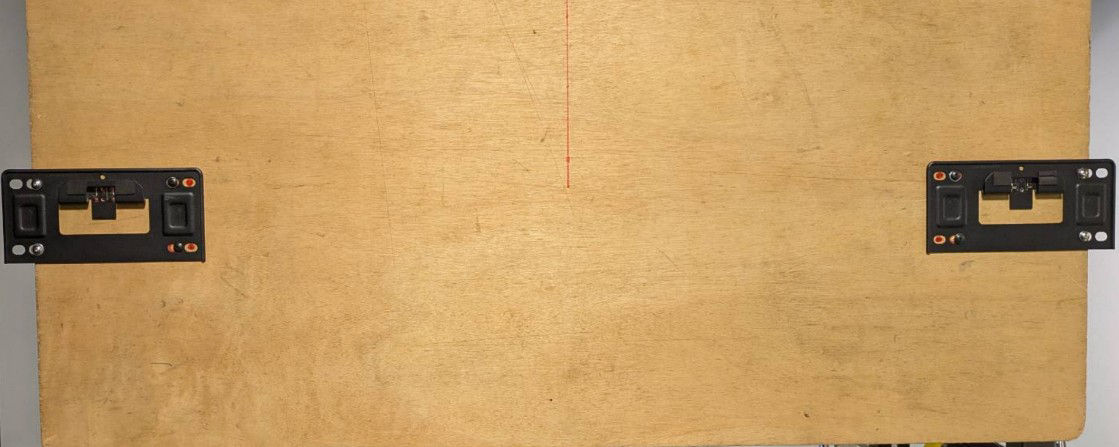

完成後如同下圖:

以上完成牆壁壁掛架部分。

機身部分:

接下來機身壁掛架需做安裝.

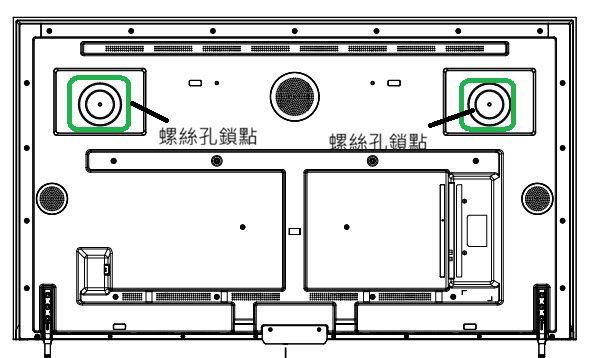

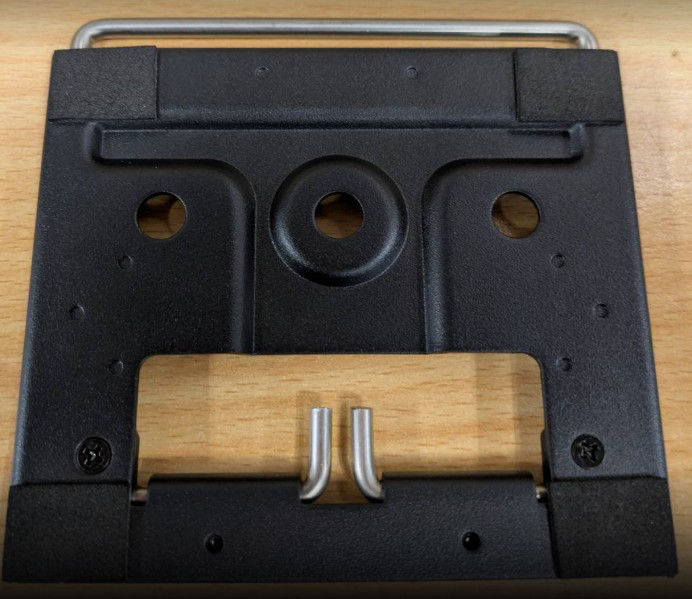

1. 下圖為機身壁掛架, 將原機台後方螺絲先鬆開(綠框内螺絲,左右各一顆),再將壁掛架(如下圖)用剛鬆下的兩顆螺絲鎖於機身上:

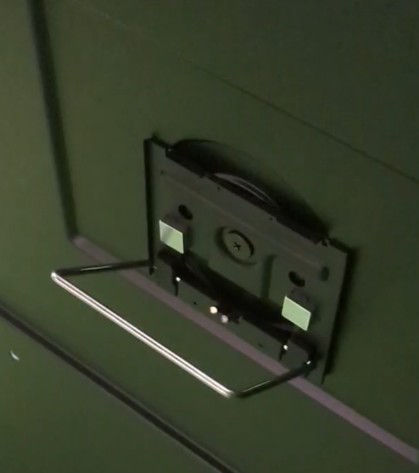

2. 安裝好後完成, 如下:

接著就可以將電視抬起並掛於牆壁上。

以上便安裝完成。

適用產品型號

S65-960, S85-960
