影音專家詳解: 4K電視與家庭劇院系統連接設定

BenQ Taiwan
2017/09/15
如何將4K電視與家庭劇院系統連接設定?

BenQ 4K大型液晶與家庭劇院系統的連接設定

要完整體驗電影的聲光效果,「影」、「音」缺一不可,好的顯示器若能同步搭配逼真的環繞音效系統,才能營造出電影中那種緊張、震撼、或懸疑的氛圍。多數人對於家庭劇院系統的認知,除了價格不低外,另外就是擔心使用上有難度,讓很多人為之卻步。其實現在一套家庭劇院系統價格並沒有想像中的昂貴,操作設定上也比以往更簡單方便,從前類比時代光是7.1環繞聲道就有8個連接孔,高畫質的色差影像則是三孔,訊號這邊進、那邊出,連接設定可真是折騰。

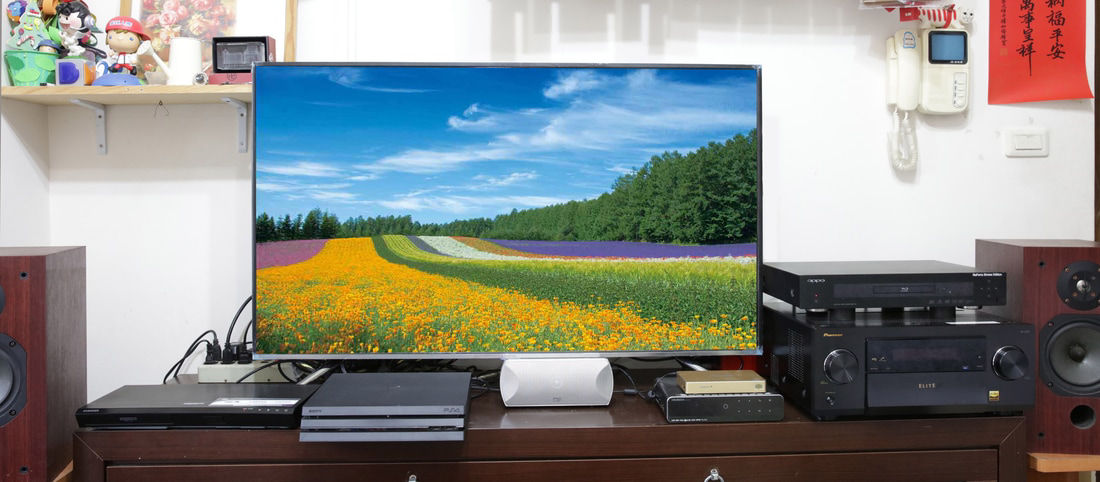

現在的主流的HDMI介面已經數位化了,並整合聲音和影像傳輸,一線搞定方便多了,聲音部份甚至可傳輸多聲道高音質音效格式,影像也可達4K高解析度,一條HDMI不只可傳輸影音資料,甚至還有CEC連控、ARC聲音回傳,甚至是整合網路線的功能,當然如果仔細研究HDMI介面,還會發現它裡頭有不少學問在內。本文要介紹的是比較普遍、幾乎目前所有具備HDMI的影音器材都有的功能,包括HDMI CEC與ARC功能。並以BenQ 55IZ7500做為主角,來教大家如何用大型液晶來和家庭劇院系統連接。

基本影音設定

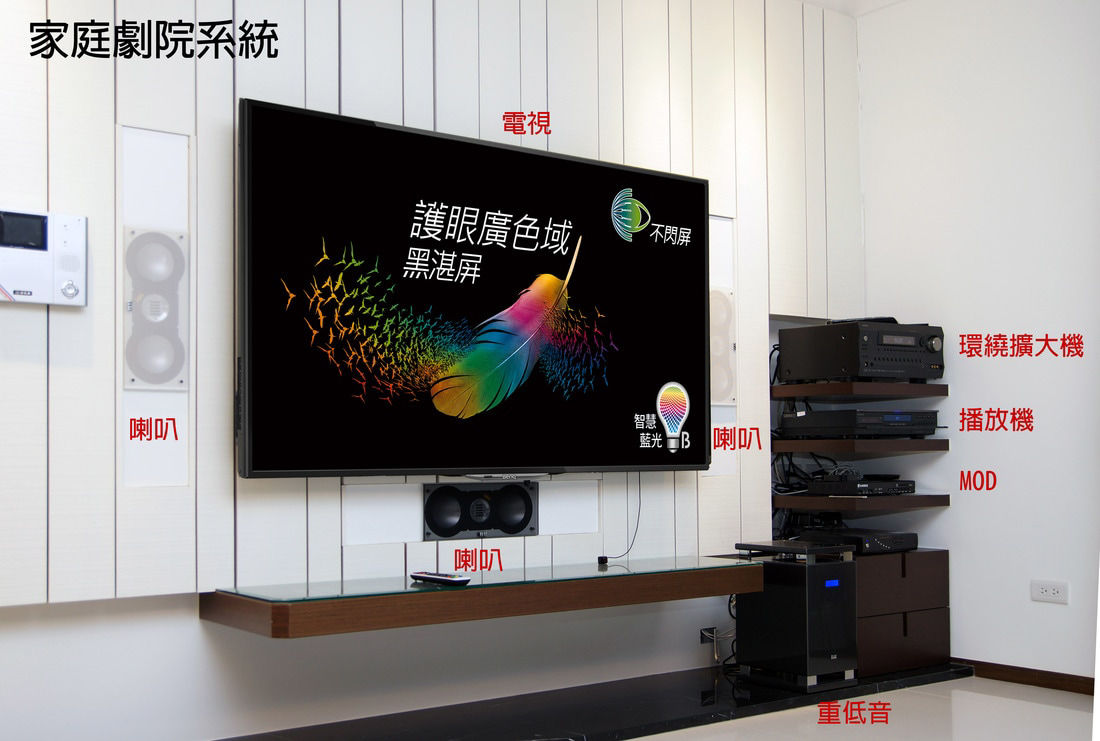

家庭劇院系統包括顯示器(電視或投影機)、播放機、環擴大機與多聲道喇叭。環繞擴大機一般都稱為系統的影音中樞,所有訊源如影音光碟機、MOD機上盒、PS3/4遊戲機、多媒體播放機等都集中連接到擴大機,所以擴大機背板可以看到一大堆端子。

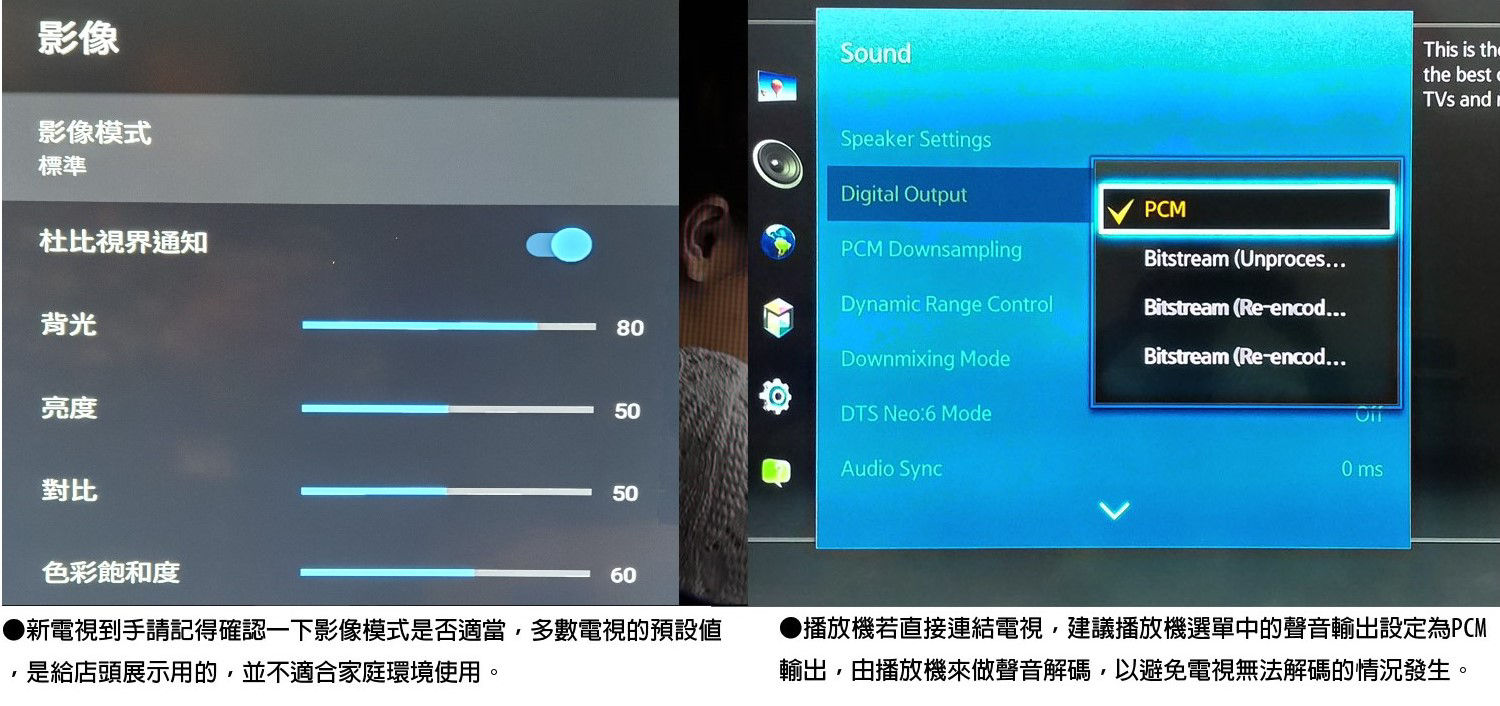

沒有家劇院系統,就是播放機直接連電視,這樣的設定很簡單,接上HDMI線就能使用,通常播放機影像輸出會預設在「自動」,它會依電視的規格自動輸出適當的解析度,聲音部份建議可以設為LPCM,因為電視通常不會完整支援所有音訊格式,先由播放機來解碼,轉成LPCM就能正常發聲。

在家庭劇院系統中,播放機的聲音輸出就不用設成LPCM,以原始聲音格式輸出即可,因為擴大機通常都會有完整的解碼功能,甚至還可以做進一步的演算、擴展,把5.1/7.1的聲音格式處理成最多11.2聲道的環繞音效,最新的系統並增添所謂的天空聲道,把部份喇叭架設在天花板,形成更逼真的3D包覆音場。

影像部份也是設在自動即可,它會抓電視的規格自動輸出最佳解析度,若系統不能正常切換再用手動方式來設定即可。

現在的擴大機即使在待機狀態,播放機的影音訊號也能bypass給電視,如果沒有要用劇院的音響系統,就可以不用打開擴大機,訊號照樣可以通過並正常從電視上播放,算是相當方便的設計。

HDMI CEC介紹

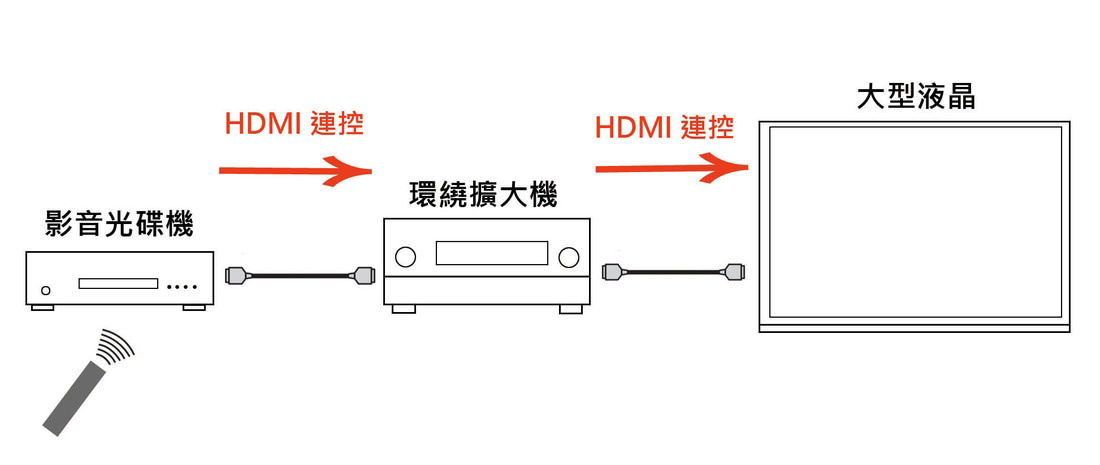

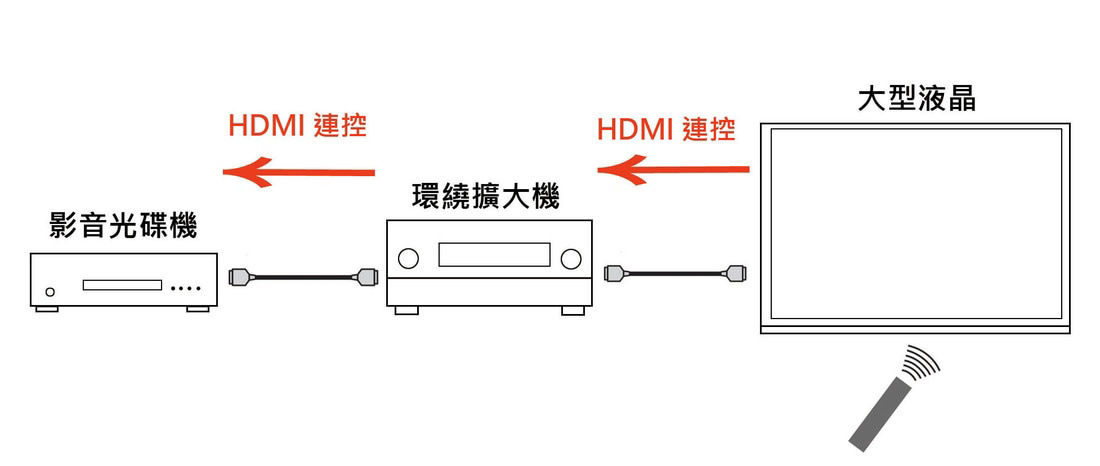

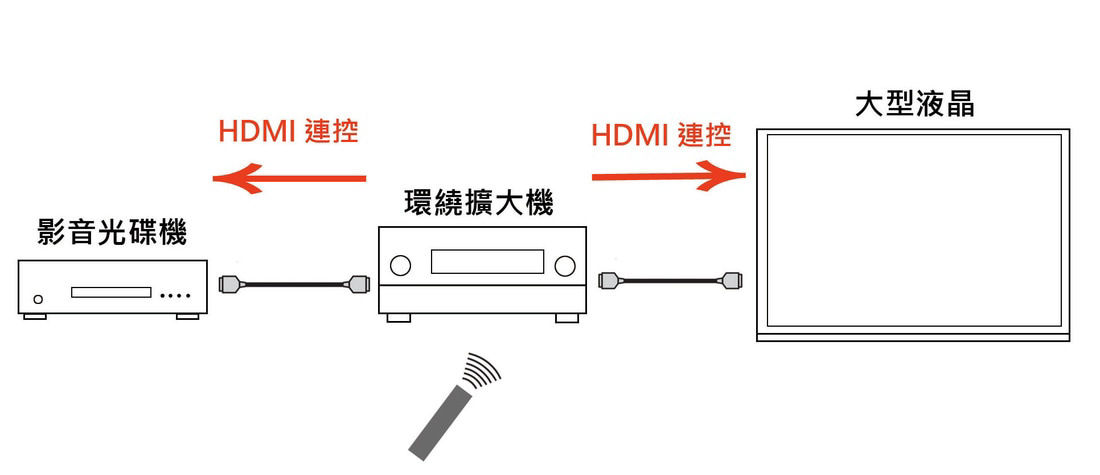

HDMI CEC(Consumer Electronics Control)是一項連動控制功能,它可以連控HDMI所串聯的器材,一般家庭劇院系統不外乎是播放機、環繞擴大機和電視/顯示器,這三部器材若具備HDMI CEC就能同時進行連控,不必一一用個別的遙控器來操作。不過每個廠商為了保險起見都會先標明若非使用同品牌的產品,不保證HDMI CEC的功能可正常使用。不過現在很難所有機型都是同一品牌,以筆者的經驗,不同廠牌的器材幾乎都可相容,尤其新近推出的器材,使用上的穩定性、相容性更好。

HDMI CEC一定要兩端器材都具備此功能才能使用,要怎麼知道有無此功能,只要到選單中的「設定」或「系統」的選項中,找看看有無HDMI相關項目就知道了,不過有些品牌會有自家專屬的名稱,要試著點進去看看才知道,通常要是有看到「XXXLink」或「XXXSync」等字眼,就八九不離十了。

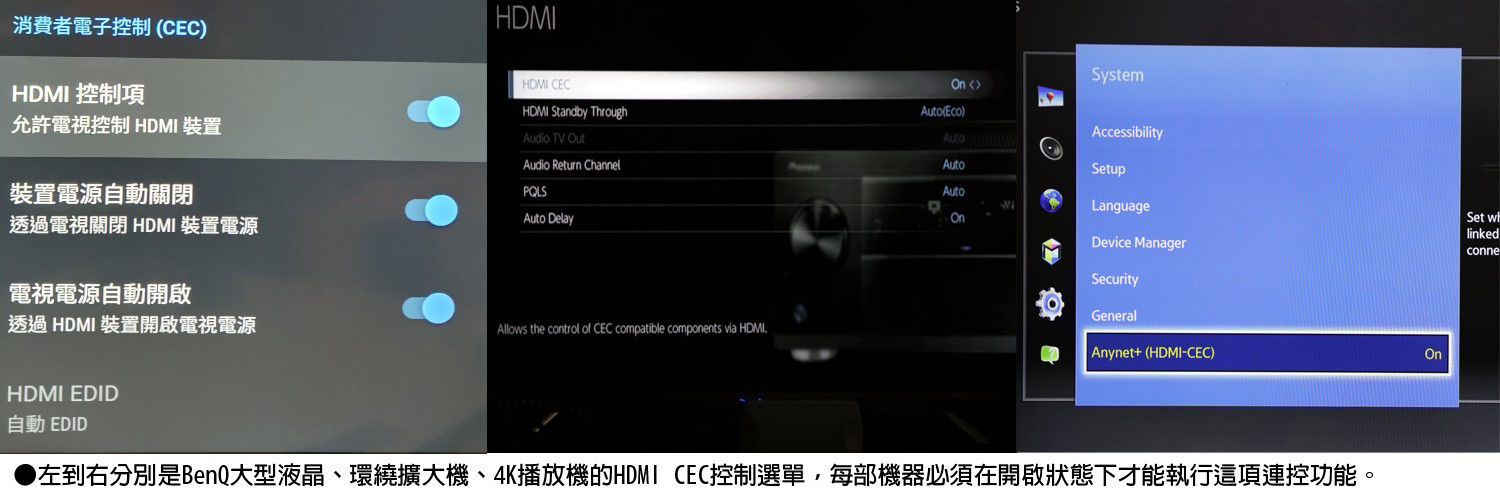

我們這就來試試HDMI CEC的功能,以BenQ 55IZ7500為例,它的 HDMI CEC功能可設定開或關,打開後底下還可以看到好幾個選項,第一個是「HDMI設備列表」,可以看到目前連接HDMI的設備有那些,本機有三組HDMI,都可以做CEC的連控。第二的「設備自動關機」,打開這項功能一旦電視關機,前端的擴大機和播放機也會同步關機,當然也可以取消此設定,以筆者來說,時常會用音響系統來播放音樂,所以不希望電視關機後把其他器材也關了。接下來就是「聲音回傳」功能,我們在後面會有比較詳細的介紹。最後是「自動開啟顯示器」,就是在開啟播放機或擴大機電源時,電視是否同步開啟。

ARC聲音回傳功能介紹

影音光碟機把電影碟片中的內容讀取出來,傳送到擴大機,聲音部份經過解碼透過喇叭形成多聲道音效,影像則輸出至顯示器播放。但電視大部份時間還是用於在觀看有線/無線頻道,此時為讓消費者能充份運用劇院音響系統,電視便會設計聲音輸出的功能,可將聲音訊號輸出至劇院系統,傳統接法是另外接一組訊號線給擴大機,使用的候還得拿遙控器把訊號切換過去。

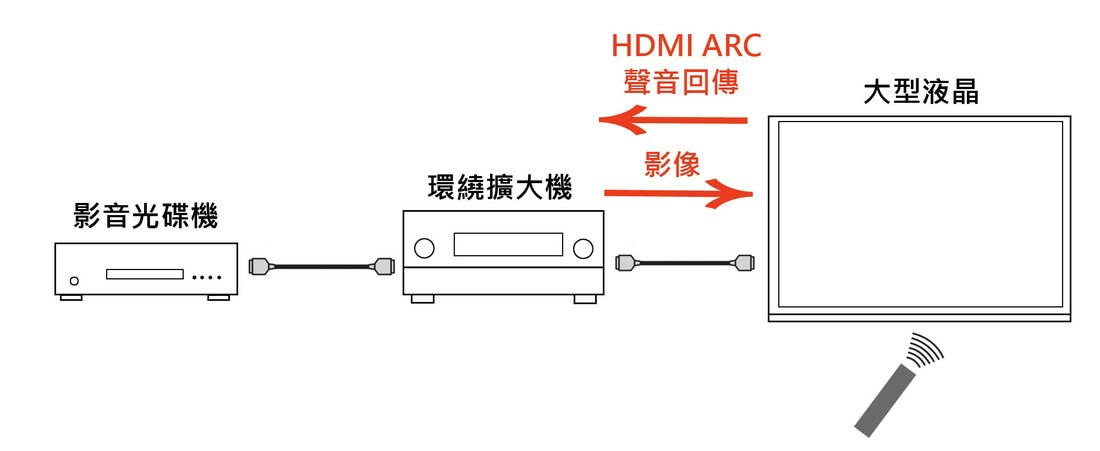

HDMI的ARC(Audio Return Channel)聲音回傳便是取代這種接法的功能,不需另外接訊號線,透過原本把影像從擴大機送入電視的HDMI線,逆向把電視的聲音傳送至擴大機,且它會自動切換訊源。所以這條HDMI擁有雙向傳輸功能,不但可把影像送到電視,也能把電視頻道的聲音送回給擴大機,不管是播放電影光碟或只是觀賞電視頻道都能利用家庭劇院的音響系統,得到比較好的聲音效果。

除了有線/無線頻道,這台以BenQ 55IZ7500本身也具備USB多媒體播放的功能,那麼從電視上直接播USB內的音樂或影片時,可使用ARC功能嗎?答案是可以的,如果影片本身是多聲道的格式,更是不能錯過這個功能。

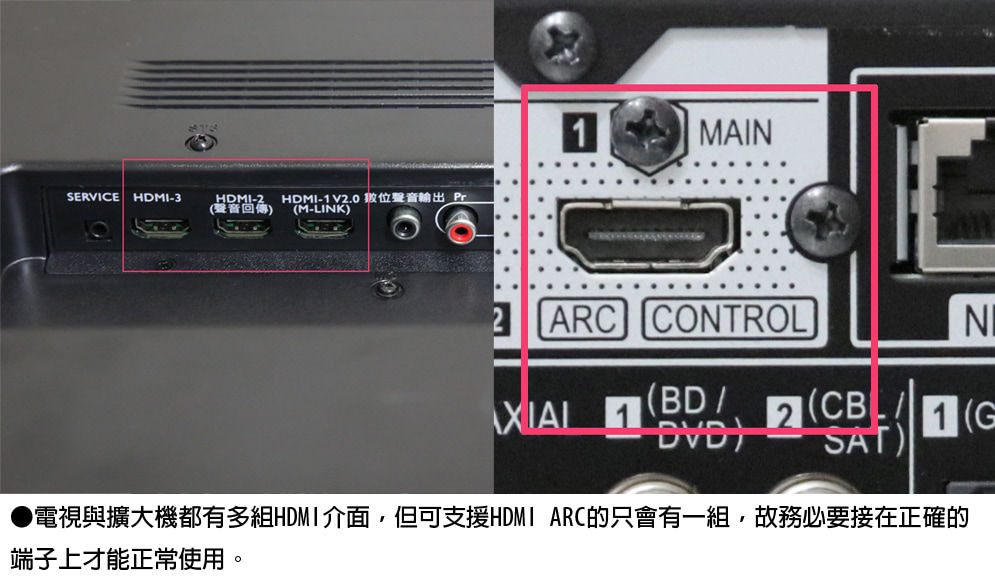

ARC的功能要如何設定?首先要先確定電視與擴大機都同時具備這項功能。另外,電視與擴大機上的HDMI端子都不少,通常只有一組可支援ARC,先連接到對的HDMI,再從兩邊機器的設定選單中開啟這項功能即可。

實際試用,55IZ7500的ARC功能在選單中的「設定」→「HDMI CEC」,裡頭有開啓ARC的選項。這次搭配的環繞擴大機為Pioneer SC-LX701,同樣也是在內部選單中的「HDMI CEC」,只要設定為Auto即可。兩邊設定好後就可以使用聲音回傳的功能,此時若要調整音量,不論使用電視或擴大機的都可以。

總結一下ARC的好處:

1.電視或擴大機其中一台電源打開,便能連動開機。

2.原電視內建喇叭會自動切掉,二台設備的遙控器皆可控制系統音量。

3.若以電視遙控器開啟,擴大機輸入端不必另外做切換。

4.不僅有線/無線頻道聲音能回傳給擴大機,從電視USB音播放電影或其他HDMI輸人的聲音,都能回傳給擴大機。(電視若不支援DTS,ARC會不能輸出,此時無法正常播放聲音)

2K、4K交替世代 常見劇院系統狀況與排除

現在新4K與2K交替的過渡期,器材間常遇到的情況就是規格的落差,以HDMI來說,就有HDMI1.4和2.0的差別,常見到的狀況包括:

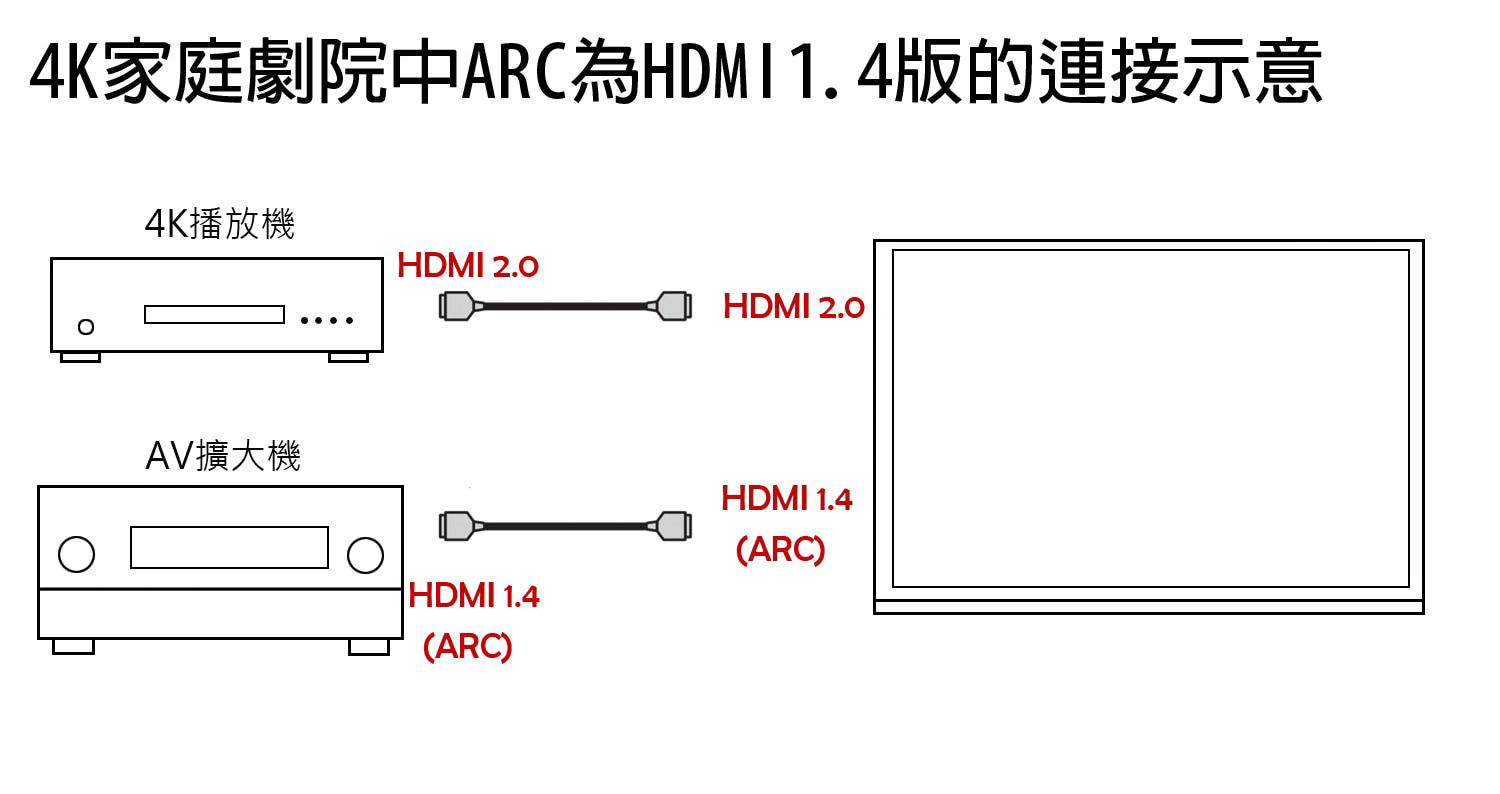

1. 電視/顯示器雖為4K,但只有某幾個HDMI為HDMI2.0版,而具備ARC功能為1.4版,這樣一來若連接4K播放機就不能使用ARC那組HDMI。

解決方式:現在很多AV擴大機都有雙HDMI輸出功能,可多備一組HDMI線,把4K輸出到電視HDMI2.0那組,另一組就就給有ARC功能的那組HDMI1.4介面,要留意擴大機也只有一組支援ARC,通常是「主HDMI輸出端子」,ARC要對ARC才能正常使用。要是擴大機沒有雙HDMI輸出也沒關係,坊間已有支援4K的分配器,具一進多出功能,也可以解決此問題。

2. 播放機與電視已升級到4K,但環繞擴大機不支援

解決方式:一樣的,很多播放機有雙HDMI輸出,可把4K影像跳過擴大機直接連至電視,聲音則由另一組HDMI給擴大機,要是擴大機連HDMI都沒有,也可以透過數位光纖/同軸,甚至類比RCA端子送至擴大機。播放機無雙HDMI輸出,同樣也可透過支援4K的分配器來分接訊號。

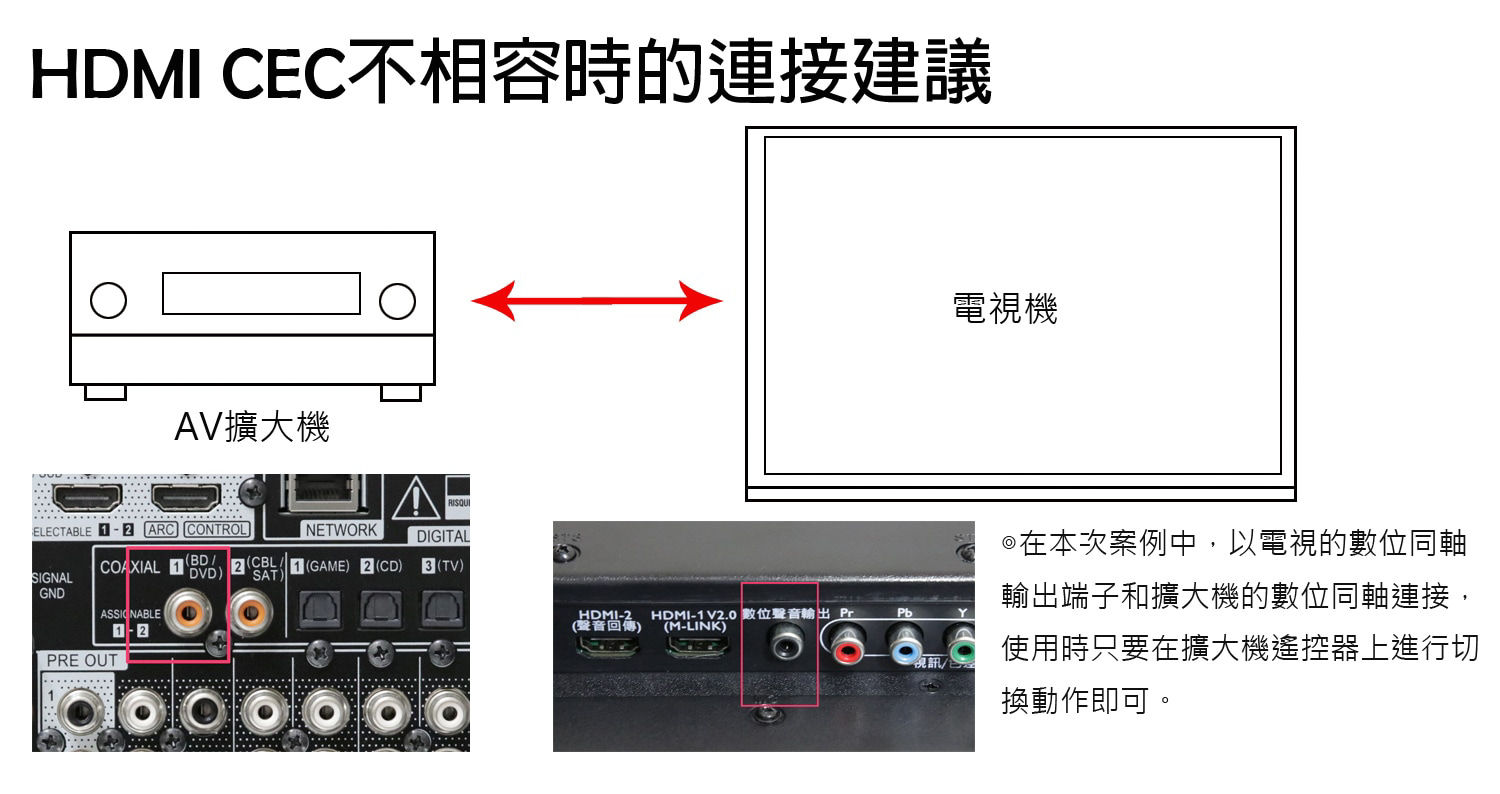

3. 因各家品牌產品內部使用的HDMI晶片不同,因此可能會有TV 和擴大機出現 CEC 相容性問題,進而造成ARC 功能異常情況發生。

解決方式:建議使用者可利用TV 的數位音源輸出(如光纖或同軸輸出)接到擴大機。雖然便利性沒有HDMI來得好,但也只要多按一下擴大機的訊源切換鍵,就能把電視的聲音輸出給劇院系統來發聲。其實現在很多電視頻道的內容本身就是多聲道的格式,利用機上盒遙控器的資訊鍵即可以得知,如果已有家庭劇院系統而未能善用此功能,倒是有點可惜。
