本章節提供 BenQ Board RE05AC 互動顯示器的基本資訊。
關於 RE05AC
BenQ Board Essential RE05AC 是一款 Google ELDA 認證的 BenQ 互動顯示器。它結合了 8 核 Arm Cortex 晶片的運算能力、精確紅外線觸控、頂級軟硬體、完整 ClassroomCare® 技術，以及 Google Mobile Services。BenQ Board 用戶可運用此互動顯示器進行高效、有趣的學習體驗及工作協作。
產品規格
重要
修改您的 BenQ 產品硬體或軟體將導致保固失效。BenQ 對未經授權修改硬體和軟體，以及安裝第三方增益組件及應用程式導致的任何損壞或資料損失不承擔責任。
控制板
型號
RE6505AC
RE7505AC
RE8605AC
螢幕尺寸
65 吋
75 吋
86 吋
面板類型
VA
VA
VA
解析度
UHD 3840 × 2160 像素
UHD 3840 × 2160 像素
UHD 3840 × 2160 像素
顯示有效區域
1428.5 x 803.5 mm
1650.2 × 928.2 mm
1895.0 × 1066.0 mm
反應時間
6.5 ms
6.5 毫秒
6.5 毫秒
長寬比
16:9
16:9
16:9
方向
橫向
橫向
橫向
對比度
5,500:1
5,500:1
5,500:1
動態對比度
50,000:1
50,000:1
50,000:1
色深
10-bit
10-bit
10-bit
色域
72% NTSC
72% NTSC
72% NTSC
面板亮度
500 nits
500 nits
500 nits
背光壽命
50,000 小時
50,000 小時
50,000 小時
玻璃
型號
RE6505AC
RE7505AC
RE8605AC
硬度
9H 強化玻璃
9H 強化玻璃
9H 強化玻璃
抗菌螢幕*
納米離子銀
納米離子銀
納米離子銀
防眩光
是
是
是
備註
*：可用性依據地區有所不同。
觸控螢幕
型號
RE6505AC
RE7505AC
RE8605AC
觸控技術
高精度紅外線
高精度紅外線
高精度紅外線
觸控點數
最多 50 點
最多 50 點
最多 50 點
觸控反應時間
< 5 ms
< 5 ms
< 5 ms
系統
型號
RE6505AC
RE7505AC
RE8605AC
中央處理器
Arm Cortex-A72 x 4 + A53 x 4
Arm Cortex-A72 x 4 + A53 x 4
Arm Cortex-A72 x 4 + A53 x 4
GPU
Arm Mali-G52 MC3
Arm Mali-G52 MC3
Arm Mali-G52 MC3
記憶體
8 GB
8 GB
8 GB
貯存
128 GB
128 GB
128 GB
作業系統
Android 16
Android 16
Android 16
連接能力
型號
RE6505AC
RE7505AC
RE8605AC
USB-C (in | out)
1 × 3.0
1 × 3.0
1 × 3.0
USB Type-B（用於觸控）
2 × 2.0
2 × 2.0
2 × 2.0
USB Type-A
3 x 3.0, 1 x 2.0
3 x 3.0, 1 x 2.0
3 x 3.0, 1 x 2.0
HDMI (in | out)
3 × HDMI 2.0 | 1 × HDMI 2.0
3 × HDMI 2.0 | 1 × HDMI 2.0
3 × HDMI 2.0 | 1 × HDMI 2.0
音訊輸入
1 × 3.5 mm 麥克風接孔
1 × 3.5 mm 麥克風接孔
1 × 3.5 mm 麥克風接孔
音訊輸出
1 × 3.5 mm 音訊輸出插孔
1 × 3.5 mm 音訊輸出插孔
1 × 3.5 mm 音訊輸出插孔
S/PDIF out
1
1
1
RS-232
1
1
1
OPS 插槽
1
1
1
乙太網路
10/100/1000 Mbps
10/100/1000 Mbps
10/100/1000 Mbps
Wi-Fi
選配
選配
選配
藍牙®
根據地區不同，此顯示器內建 WD02AT Wi-Fi 藍牙模組。
選配
選配
選配
內建周邊配件
型號
RE6505AC
RE7505AC
RE8605AC
環境光感測器
1
1
1
IR 感應器
1
1
1
NFC 感應器
1
1
1
喇叭
2 × 12 W
2 × 12 W
2 × 12 W
重低音喇叭
2 x 30 W
2 x 30 W
2 x 30 W
麥克風
8 麥克風陣列
8 麥克風陣列
8 麥克風陣列
相機
50 MP
50 MP
50 MP
電源
型號
RE6505AC
RE7505AC
RE8605AC
ENERGY STAR®
是
是
是
電源
AC 100-240V 50/60Hz
AC 100-240V 50/60Hz
AC 100-240V 50/60Hz
待機耗電量
< 0.5 W
< 0.5 W
< 0.5 W
典型耗電量
75.8 W
82.7 W
115.2 W
外觀
型號
RE6505AC
RE7505AC
RE8605AC
尺寸
1491.1 × 927.8 × 101.0 mm
(58.7 × 36.5 × 3.9 in)
1711.3 × 1051.2 × 101.0 mm
(67.4 × 41.4 × 3.9 in)
1960.2 × 1191.2 × 100.5 mm
(77.2 × 46.9 × 3.9 in)
運送尺寸
1628 × 1014 × 185 mm
(64.1 × 39.9 × 7.3 in)
1863 × 1140 × 185 mm
(73.3 × 44.9 × 7.3 in)
2110 × 1291 × 185 mm
(83.1 × 50.8 × 7.3 in)
重量
29.2 kg | 37.4 kg
(64.3 lbs | 82.5 lbs)
39.9 kg | 52.1 kg
(88.1 lbs | 114.9 lbs)
56.5 kg | 65.5 kg
(124.5 lbs | 144.4 lbs)
安裝架
VESA 600 × 400 mm
(4 × M8 × 25L)
VESA 800 × 400 mm
(4 × M8 × 25L)
VESA 800 × 600 mm
(4 × M8 × 25L)
環境
型號
RE6505AC
RE7505AC
RE8605AC
操作溫度
0°C~40°C | 32°F~104°F
0°C~40°C | 32°F~104°F
0°C~40°C | 32°F~104°F
儲存溫度
-10°C ~ 60°C | 14°F ~ 140°F
-10°C ~ 60°C | 14°F ~ 140°F
-10°C ~ 60°C | 14°F ~ 140°F
儲存濕度
10% ~ 80% RH 非凝結
10% ~ 80% RH 非冷凝
10% ~ 80% RH 非冷凝
操作濕度
20% ~ 80% RH 非凝結
20% ~ 80% RH 非凝結
20% ~ 80% RH 非凝結
軟體
型號
RE6505AC
RE7505AC
RE8605AC
白板書寫
EZWrite 6
EZWrite 6
EZWrite 6
無線螢幕分享
InstaShare 2
InstaShare 2
InstaShare 2
帳號管理
AMS
AMS
AMS
裝置管理
DMS
DMS
DMS
快速存取工具
浮動工具
浮動工具
浮動工具
廣播系統
X-Sign Broadcast
X-Sign Broadcast
X-Sign Broadcast
配件
型號
RE6505AC
RE7505AC
RE8605AC
線材
- 1 × HDMI (3 m | 9.8ft)
- 1 × Touch-USB (3 m | 9.8ft)
- 1 × HDMI (3 m | 9.8ft)
- 1 × Touch-USB (3 m | 9.8ft)
- 1 × HDMI (3 m | 9.8ft)
- 1 × Touch-USB (3 m | 9.8ft)
壁掛架
1
1
1
觸控筆
2
2
遙控器
1
1
1
備註
產品規格及功能如有變更，恕不另行通知。

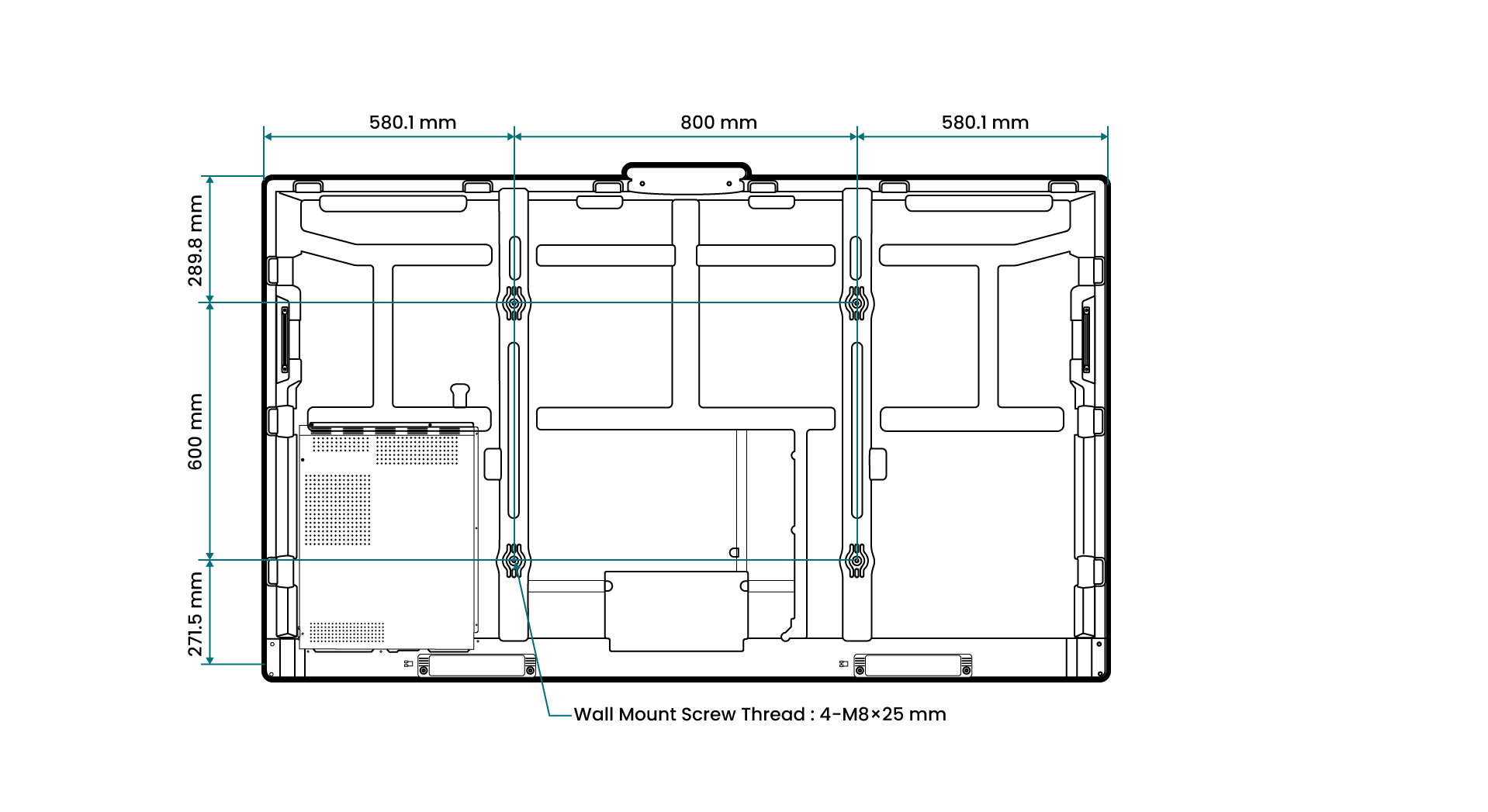

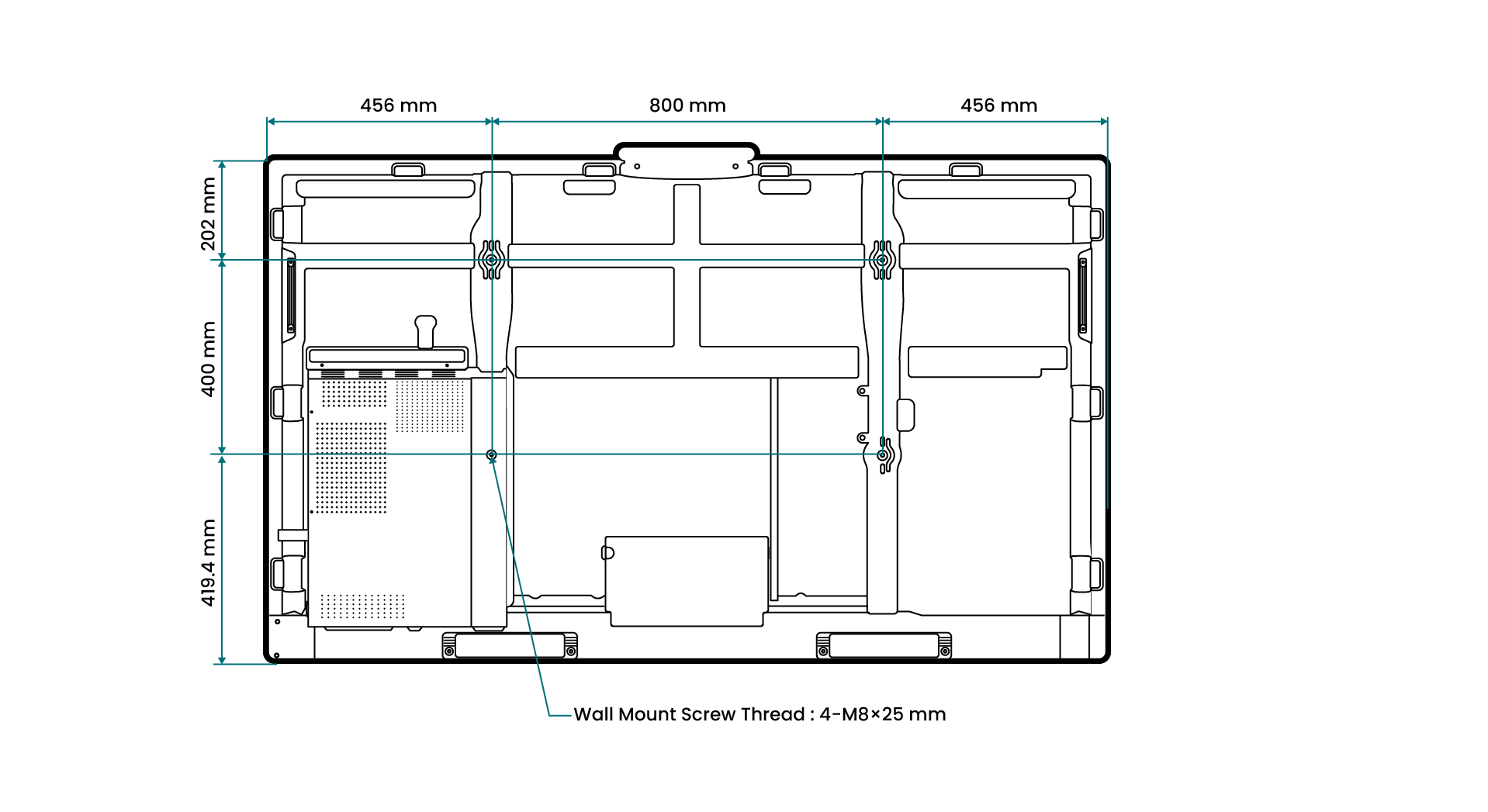

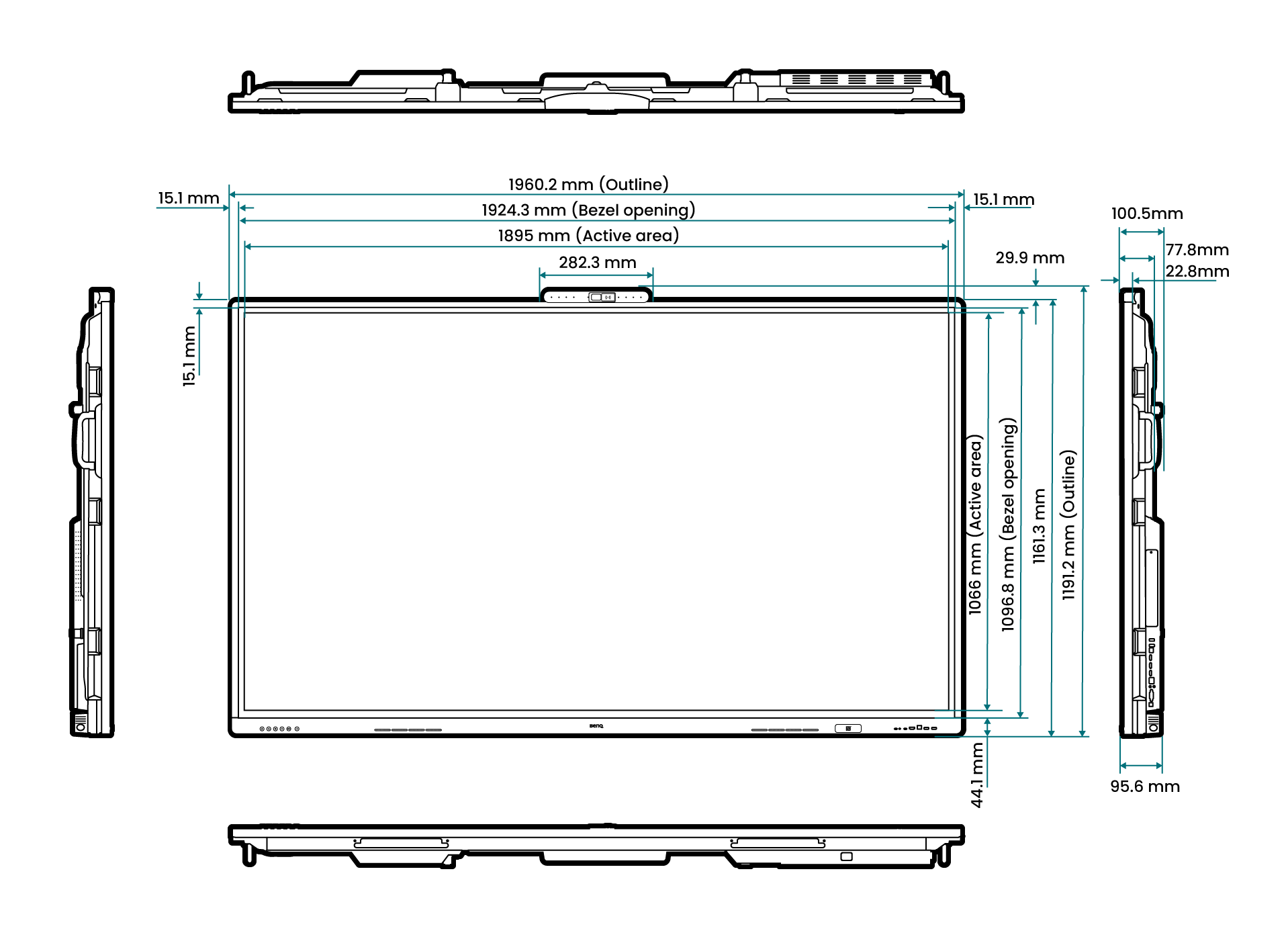

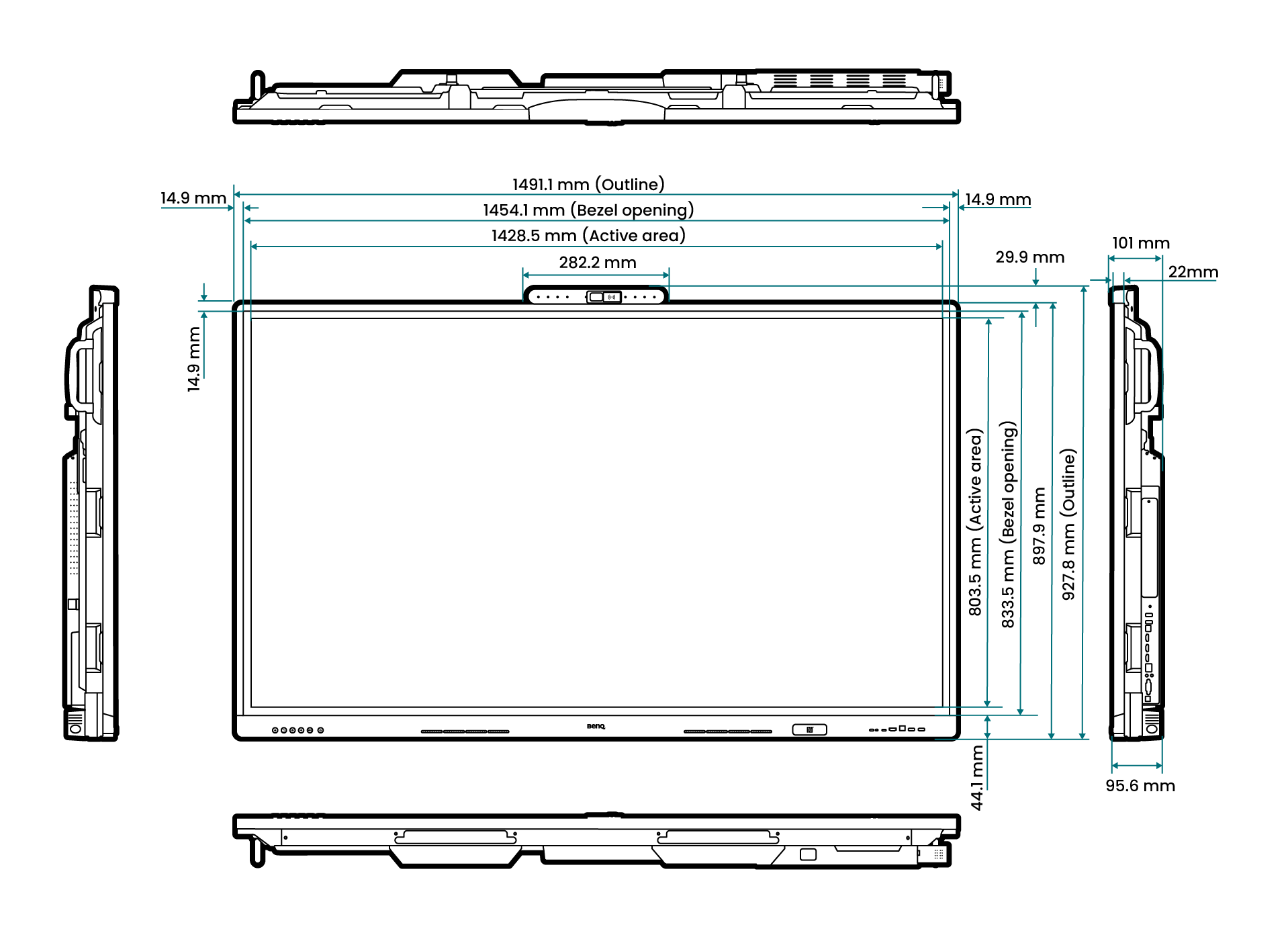

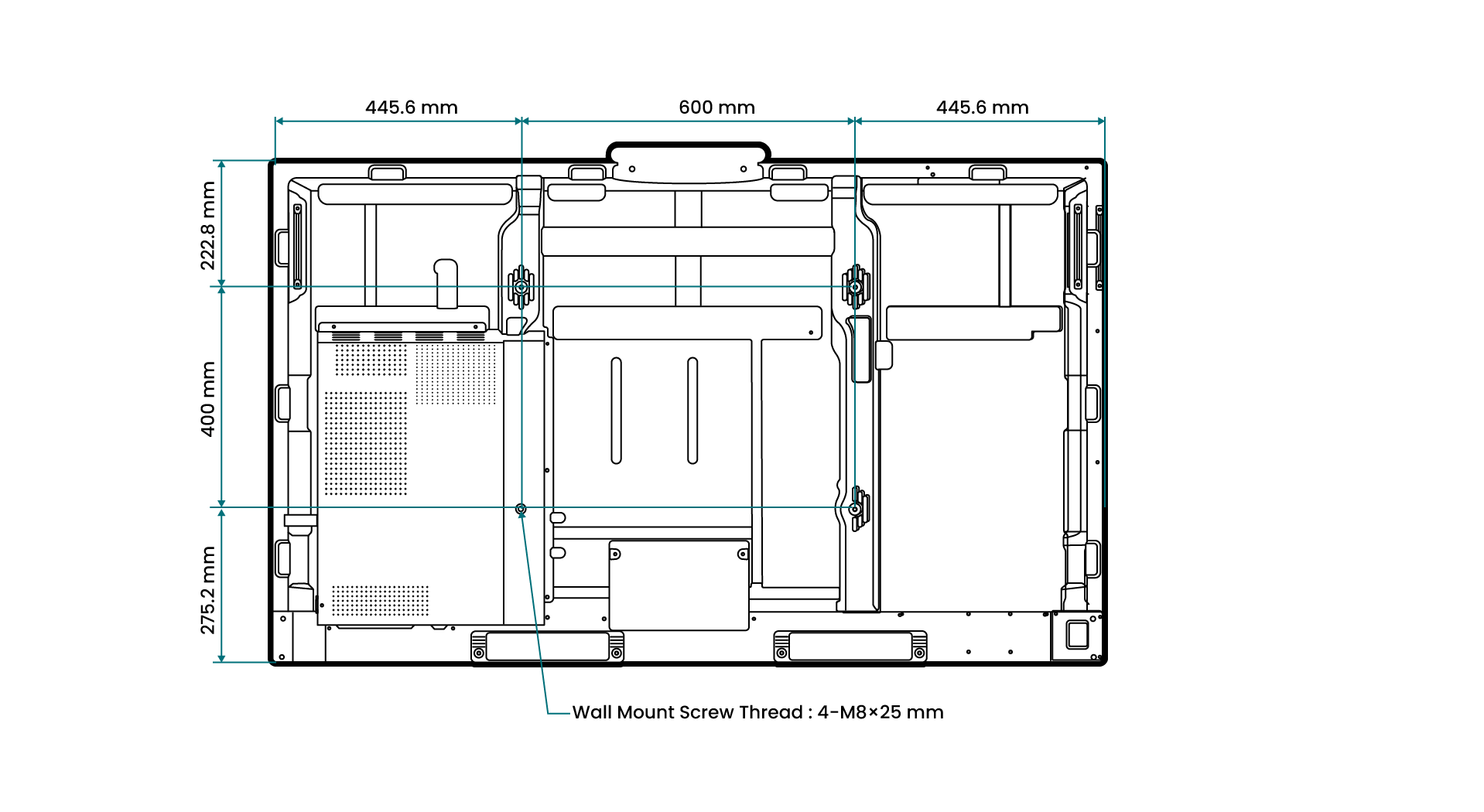

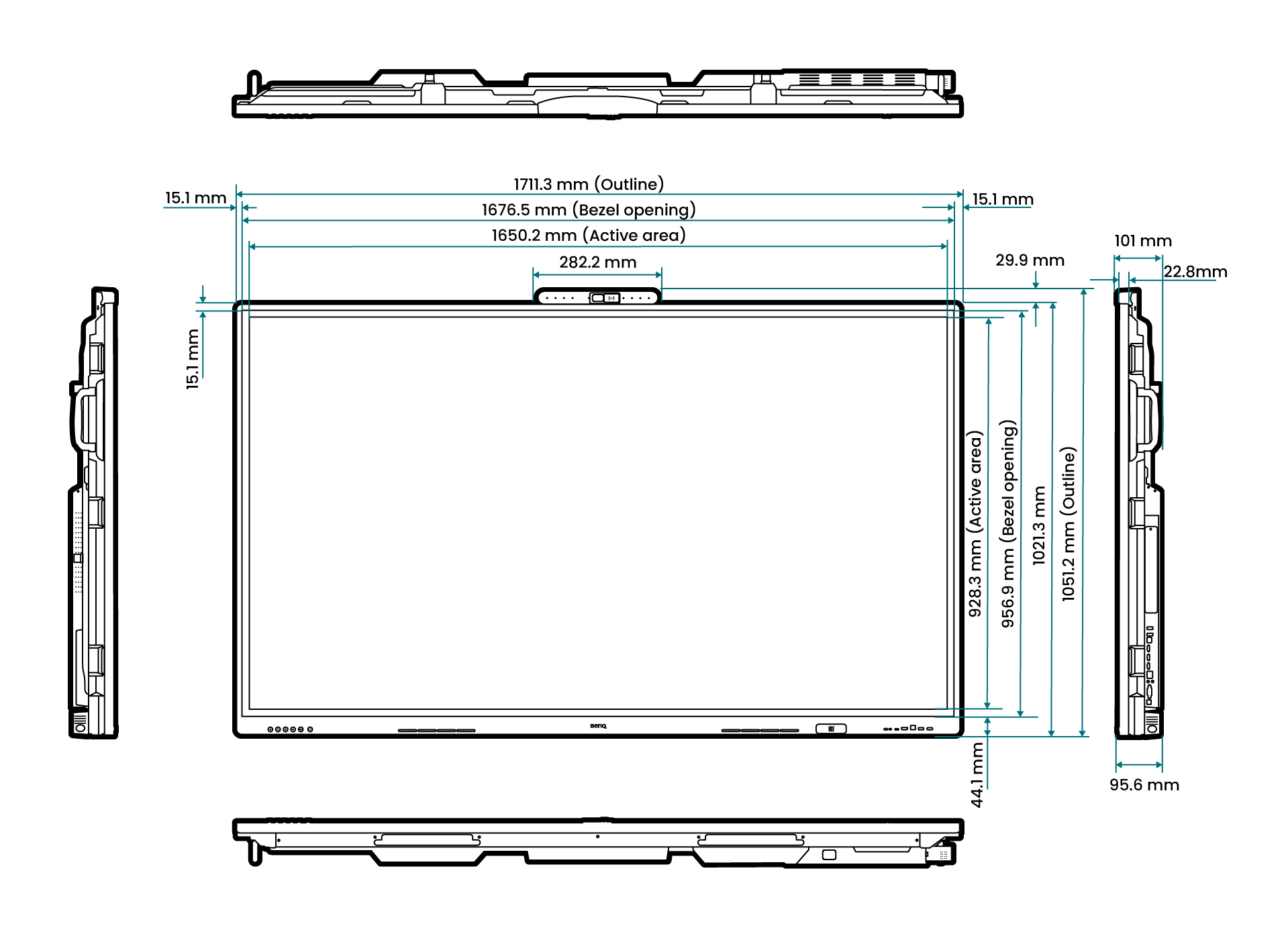

尺寸
RE6505AC
RE7505AC
RE8605AC
包裝內容物
開箱後請確認所有內容物，若有任何遺漏或損壞，請立即聯絡經銷商。
備註
- 包裝內容物與此處所示圖片依地區可能有所不同。如未隨盒附贈，請另外購買。
- 電源線的種類與數量可能會依購買地區有所差異。
互動式顯示器
觸控筆（無 NFC 標籤）x2
電源線
觸控 USB 線
HDMI 線
附螺絲壁掛架
遙控器
用戶文件
無線 USB 轉接器
重要
- 請確認包裝盒內無任何配件後再丟棄外箱。
- 請勿將塑膠袋放置於幼童或嬰兒可觸及的地方。
- 請妥善處理包裝材料，建議回收紙箱或存放包裝以便日後運送用。
組件

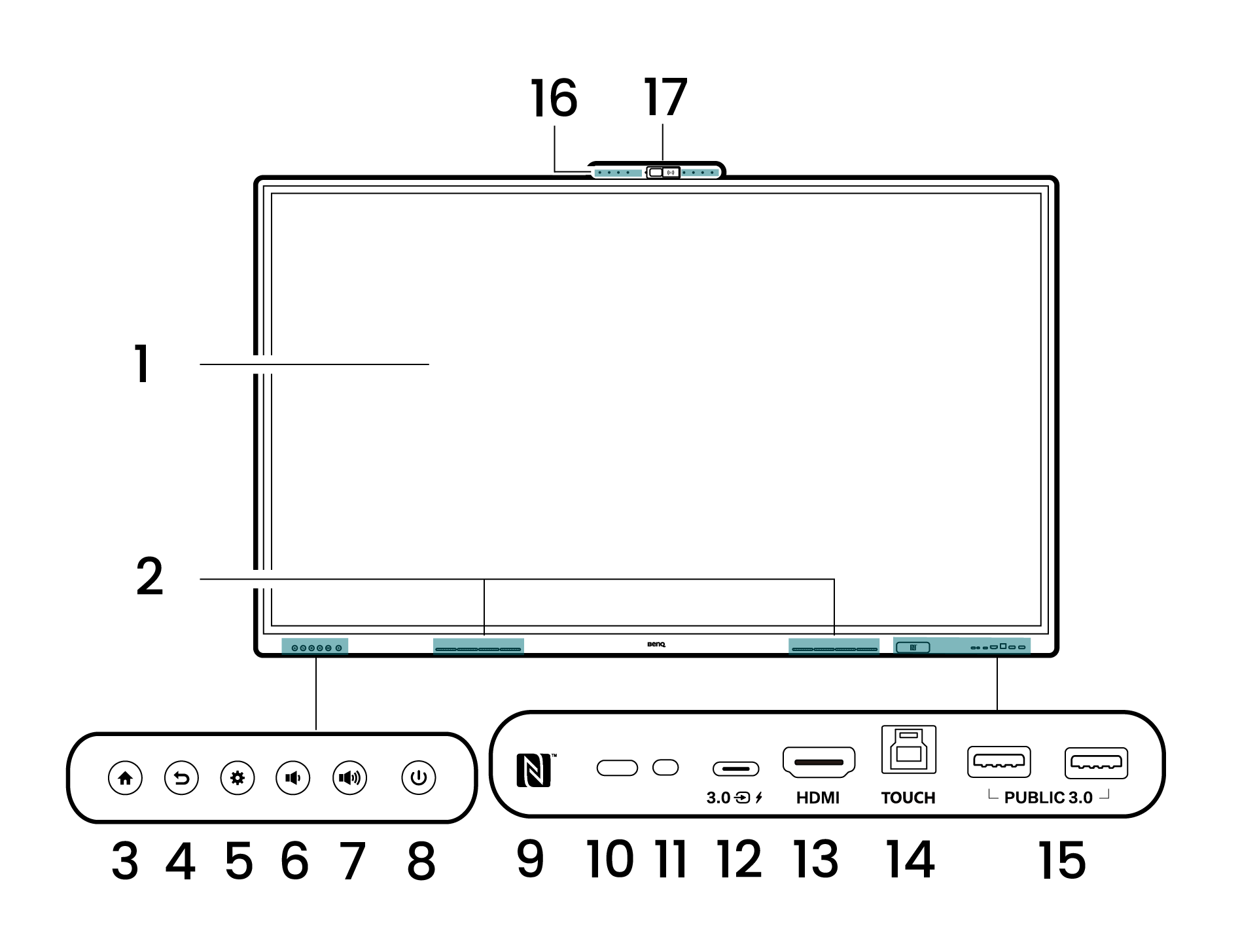

前方面板
元件
元件
1. 觸控螢幕
10. 紅外線感測器
2. 喇叭
11. 環境光感測器
3. 首頁按鈕
12. USB 3.0 Type-C 埠（PD 65 W）1
4. 返回鍵
13. HDMI 輸入埠
5. 設定按鈕
14. 觸控 USB 2.0 Type-B 端口
6. 音量降低按鈕
15. USB 3.0 Type-A 埠2
7. 音量增大按鈕
16. 8 麥克風陣列
8. 電源開關
17. 4K 相機
9. NFC 感應器
備註
1 多功能 USB-C 埠可用於資料、影像、音訊傳輸、觸控回傳及 65 瓦充電。
2 USB 3.0 Type-A 埠可作為 USB 穿透埠。當筆記型電腦連接顯示器作為輸入來源時，這些埠可另外作為筆電資料傳輸埠。
- 請定期清潔進/出埠以避免灰塵累積。

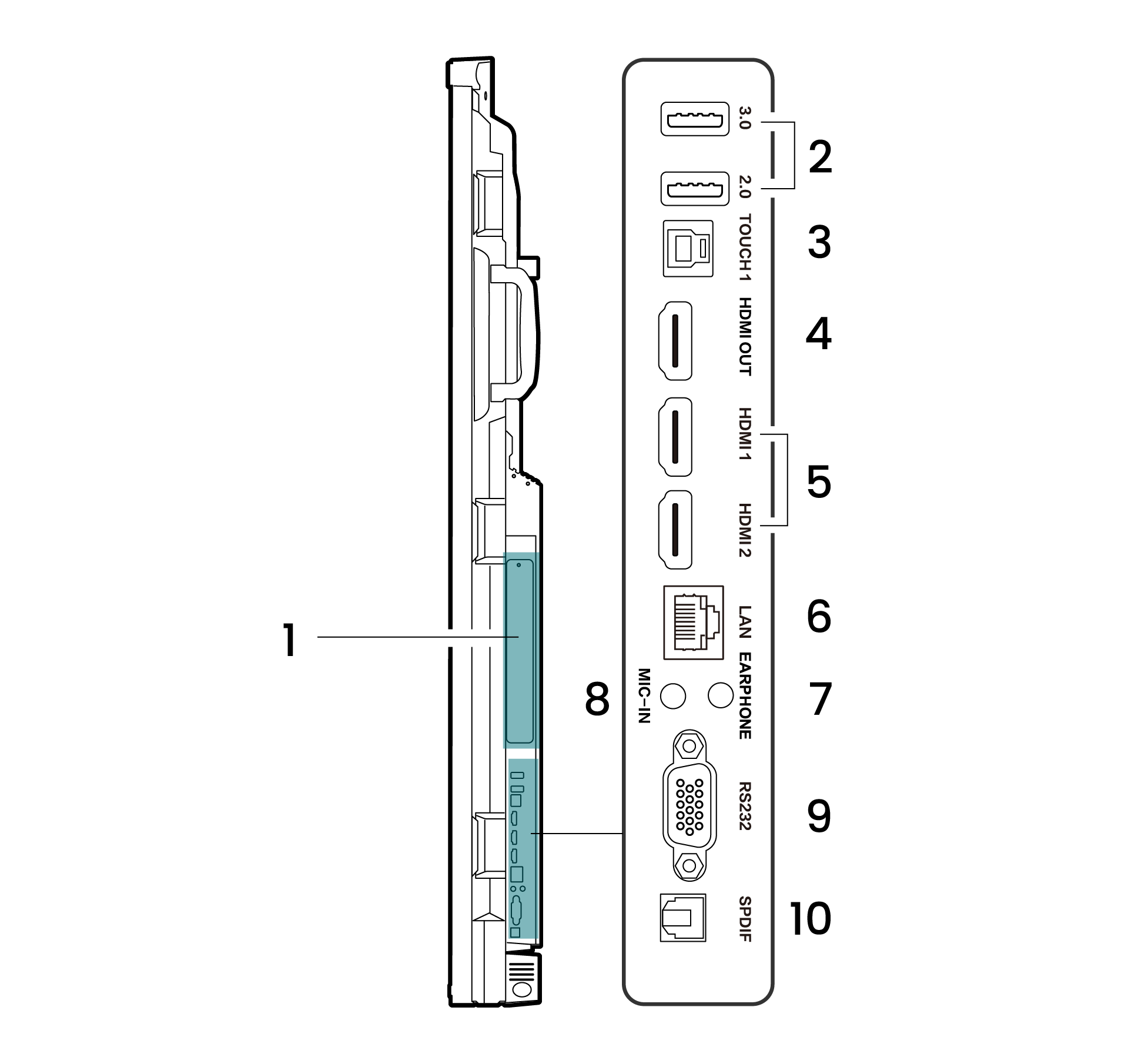

右側面板
元件
元件
1. OPS 插槽（含蓋板）
6. Gigabit 乙太網路連接埠 3
2. USB 3.0 & USB 2.0 Type-A 端口 1
7. 3.5 mm 音訊輸出插孔 4
3. 觸控 USB 2.0 Type-B 埠 1
8. 3.5 mm 音訊輸入接口
4. HDMI 輸出埠
9. RS232 埠
5. HDMI 輸入埠 2
10. S/PDIF 埠
備註
1 旋開 USB 蓋以便安裝無線 USB 傳輸器所需的 USB 插槽。
2 HDMI1 埠支援 HDMI ARC。詳細內容請參見輸出。
3 Gigabit Ethernet 埠支援 10/100/1000 Mbps 傳輸速度。
4 3.5 mm 音訊輸出埠不支援音訊輸入（包含耳機麥克風輸入）。
- 建議定期清潔輸入/輸出埠以避免灰塵堆積。

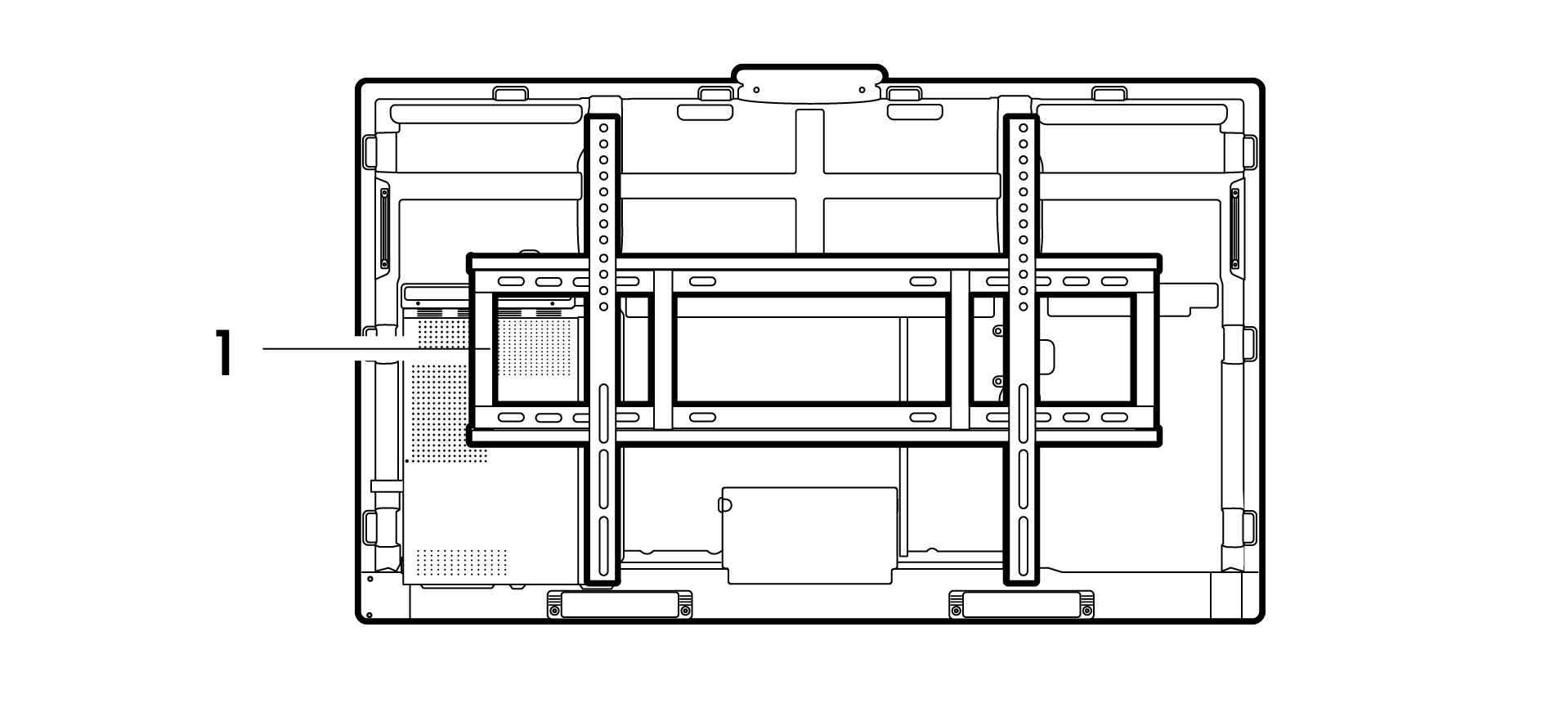

背面 I/O 面板
元件
1. 壁掛架 (已預先安裝)

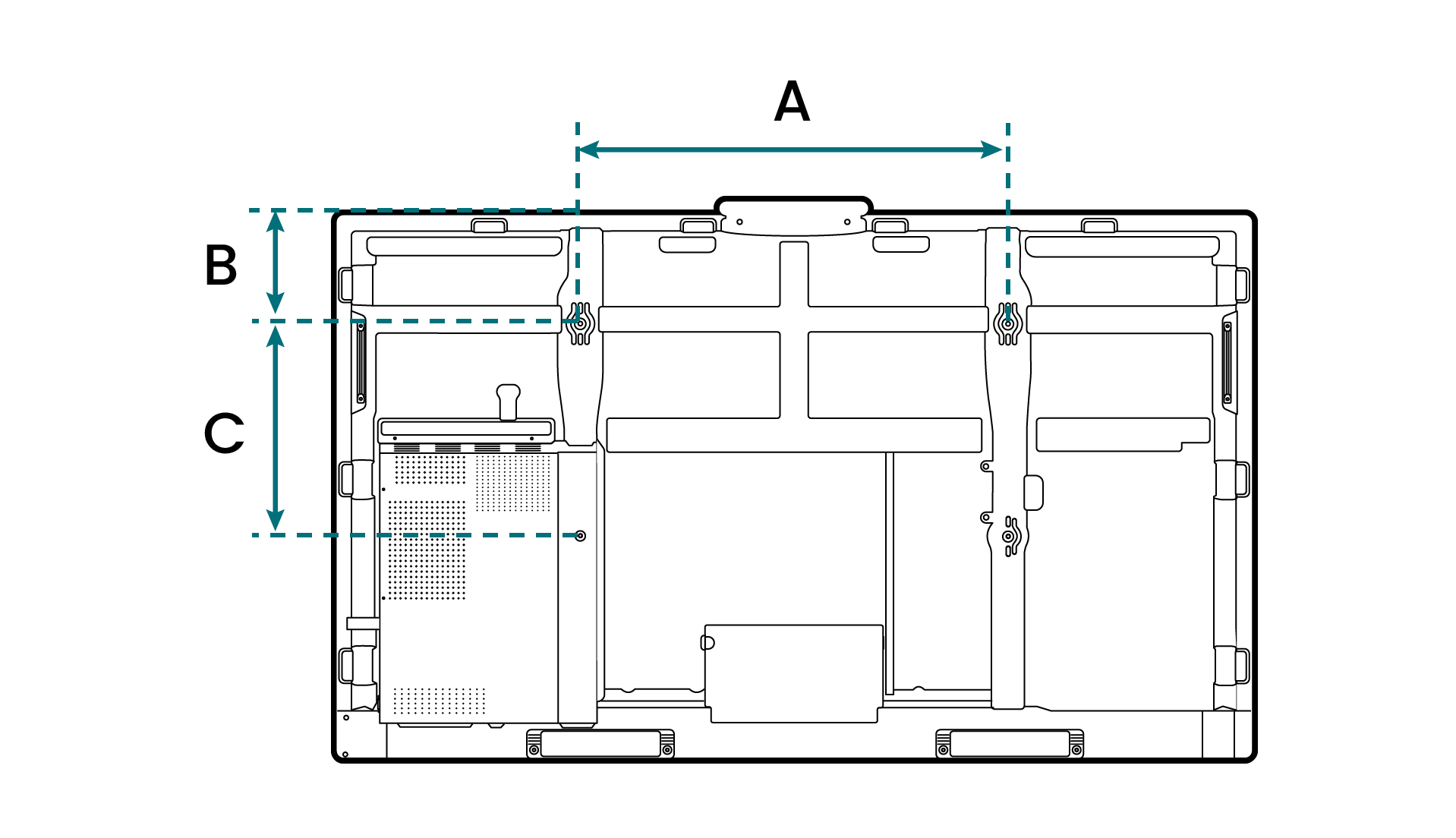

Vesa 規格
螺絲尺寸：M8 × 25L
尺寸
65吋
75吋
86吋
A
600 mm
800 mm
800 mm
B
222.8 mm
201.8 mm
289.8 mm
C
400 mm
400 mm
600 mm
安裝需求
類別
項目
環境
- 室溫：0 至 40˚C（32 至 104˚F）
- 非凝結相對濕度：20 至 80%
- 平坦防靜電表面，避免曝曬陽光、液體和化學品
硬體及週邊設備
無線 USB 轉接器和/或乙太網路線
工具
- 剪刀
- 十字螺絲起子
- 保護墊
- 防靜電手環
安裝顯示器
- 將顯示器安置於符合條件的環境。
欲了解詳情，請參閱安裝需求。 - 將顯示器加入 DMS。
詳情請見 將顯示器加入 DMS。 - 開箱顯示器。
如需細節請見 開箱。 - 安裝顯示器。
詳情請見 安裝。 - 安裝任何額外配件與周邊裝置。
詳情請見下列主題：
- 轉接器
- 外接電腦 - 連接電源線及所有相關線材。
- 開啟顯示器電源。
詳情請見 開啟顯示器電源。 - 設定 BenQ 啟動器。
詳情請見 設定 BenQ 啟動器。 - 將顯示器綁定到 AMS。
詳情請見 顯示器綁定 AMS。
