液晶電視影片播放原理:流暢度的關鍵是什麼?

BenQ Taiwan
2020/02/24

曾經遇過想在電視上播放喜愛的電影,卻發生畫面抖動的現象? 市面上電視規格、播放設備種類繁多,加上複雜的設定。常常只是一個不經意的格式不相容、或影像輸出設定錯誤,影像就無法順利播放。要找出現象成因,概念上應先從三個面向來分辨: 影片內容本身的格式是什麼? 電視機面板及端子支援什麼規格? 或是外接設備設定是否正確?

從影片內容類型,來說明電視播放流暢度表現:

■ 看新聞/戲劇/運動內容:

√ 此類內容通常採用60Hz 的格式,基本上不論是第四台訊號,或是串流影音平台的訊源,皆使用一般液晶電視觀賞即可,不同規格的電視,通常不會有太大的差別。

√ 若對於整體畫面或是跑馬燈的流暢度有較高要求,可選用 120Hz 面板且支援動態流暢增益(MEMC)的電視,來享受最佳的觀影體驗。

■ 看電影:

√ 電影在電視播放的原理:

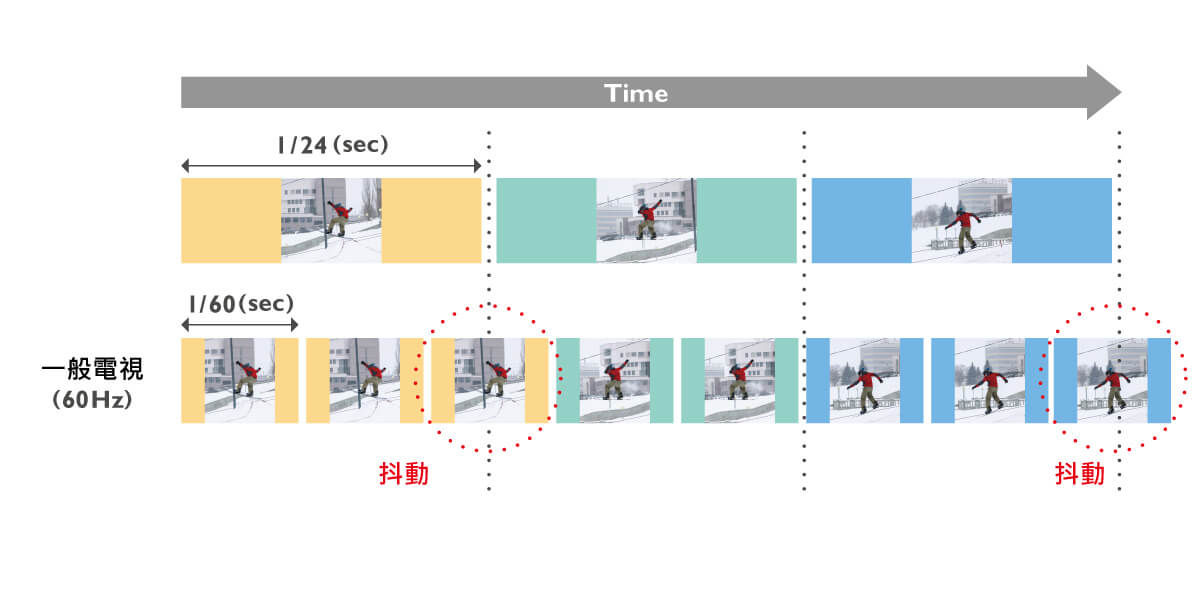

電影拍攝通常採用 24Hz,而電視機撥放採用 60Hz。當電視接收到電影內容時,電視會採用 3:2 pull down 技術來撥放,因此畫面會有不流暢抖動的現象。(圖解如下)

一般60Hz電視放電影畫面抖動
√ 電視如何改善上述現象? 以下分三種不同規格的電視來解說:

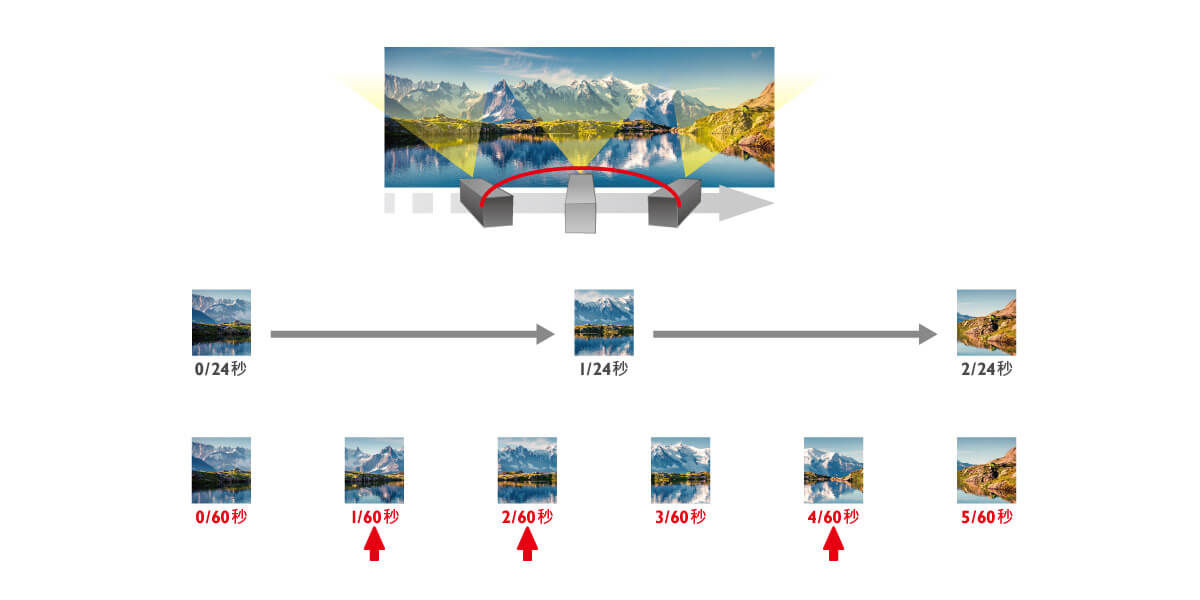

規格為 60Hz MEMC 的電視: 開啟電視 MEMC 後,正常電影訊源(24p)的任二張幀的畫面之間,可插入 1~2 張 MEMC 運算補幀(如圖中紅色箭頭標示), 使電視提升播放幀數到 60p/sec,解決 3:2 的抖動現象,使電影播放較流暢。

60Hz MEMC電視補幀

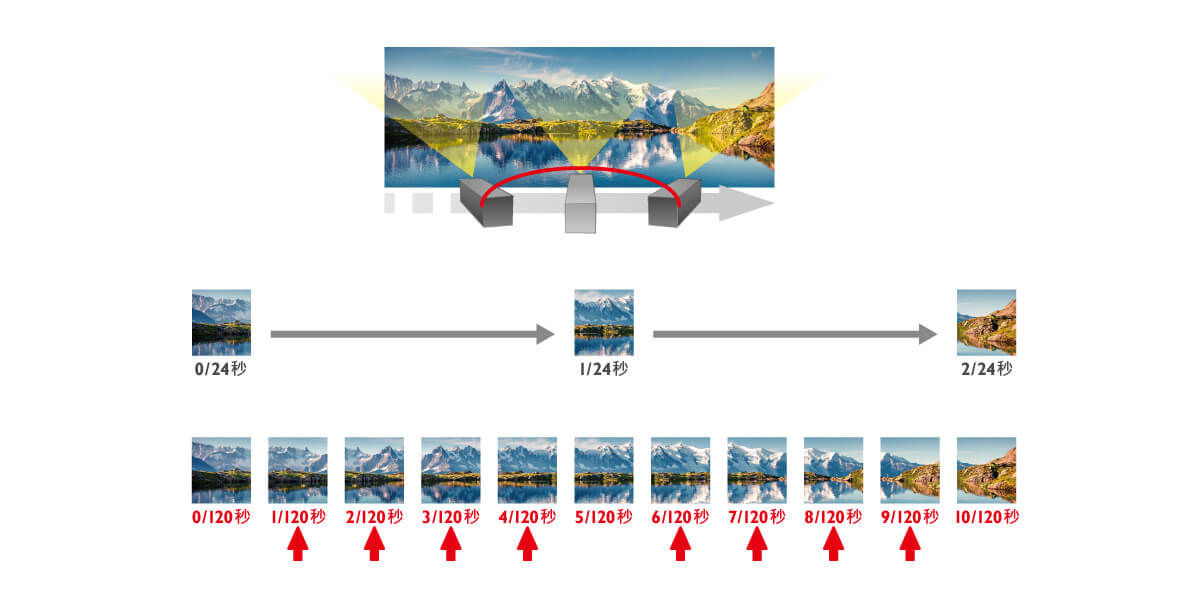

規格為 120Hz MEMC 的電視: 開啟電視 MEMC 後,正常電影訊源(24p)的任二張幀的畫面之間,可插入 4 張 MEMC 運算補幀(如圖中紅色箭頭標示),使電視提升播放幀數到 120p/sec,解決了 3:2 抖動現象,使電影播放更加流暢,且移動中的畫面更清晰。

120Hz MEMC電視補幀

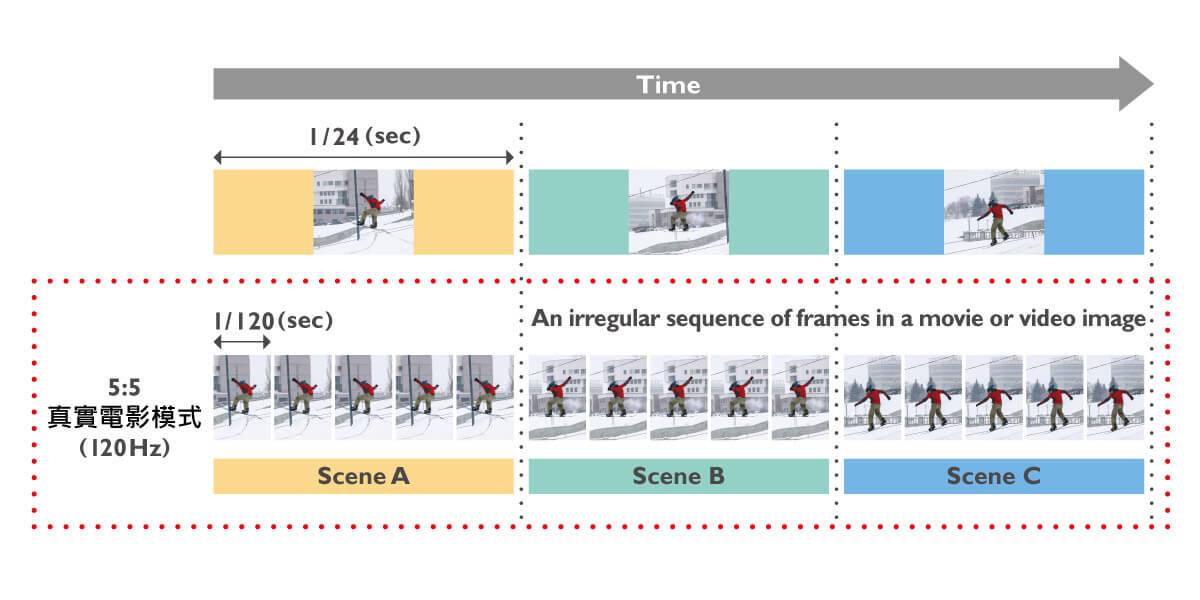

規格為 120 Hz MEMC,且具備 Movie Mode 的電視: 可以選擇 MEMC 設定中的 Movie Mode (真實電影模式)功能,此功能把原生電影的 24p/s 直接五倍頻到 120p/sec,也就是在原生電影訊源(24p)的任二張幀的畫面之間,可插入 4 個同首張的補幀。解決 3:2 的抖動現象,也無 MEMC 插補畫面,使觀看者可以欣賞到真實電影的表現 ( 特定機種才會有,請參考 BenQ S 系列) 。

120Hz MEMC電視放電影畫面流暢
電視面板及端子規格,也會影響播放流暢度:

■ HDMI 接孔規格分為 HDMI 1.4 及 HDMI 2.0,需正確與播放設備銜接:

√ HDMI 1.4 最高僅可支援到 4K 30P 內容,接上 4K 播放設備且強制播放 4K 影音,影片流暢度會變差。

√ HDMI 2.0 則可以支援 4K 60P HDR 內容, 接上 4K 播放設備且強制播放 4K 影音,影片會呈現最真實的流暢度

■ 電視是否有支援動態流暢增益(MEMC)?

若面板為 60Hz 且具備 MEMC,則可以流暢無抖動地播放 4K 24Hz 的影音。

若面板為 120Hz 且具備 MEMC,則可清晰流暢地播放 4K 60Hz 的影音。

■ HDMI 2.0 Format (EDID) 如何設定?

一般電視有「標準」和「增強」的選項。通常「標準」適用於較老舊的外接設備,新型的設備可能會有 4K 60Hz 的輸出,因此建議選「增強」。

與外接設備連接時,哪些設定和影像流暢度有關?

■ 數位機上盒:

現今市面上的 LED 液晶電視主流解析度分三種:1366 x 768、1920 x 1080、3840 x 2160。一般數位機上盒的最高輸出格式可設定至 1080P/60Hz,若本身電視為 1366 x 768,建議設定到 720P/60Hz 即可。

■ MOD:

請先核對 MOD 型號再進入設定裡面的影像輸出設定,MOD 有特定機型可以設定到 4K 24P/4K 30P/4K 60P 影像格式的輸出。但一般電視的影像更新率皆為 60Hz 或是 120Hz,這時候外接 MOD 觀看時,若影像輸出調整到 24P 或是 30P 輸出,則很容易會在畫面上發生抖動行為,建議若可以調整至 60P 輸出,畫面顯示會比較流暢。

■ 藍光播放機:

由於一般電影均為24P攝製,有些藍光播放機本身就帶有 24P 轉 30P/60P 的功能,但若此時電視的動態流暢增益(MEMC)功能也打開時,在雙重效果作動下,可能會造成概率性影像播放出現異常。此時的偵錯步驟為先將電視的動態流暢增益(MEMC)關閉,再檢查畫面是否仍有異常,若異常持續,則再把播放器的轉偵數功能關閉,讓其輸出原始 24P 影像,再開啟電視的動態流暢增益功能,來檢視畫面是否有改善。
