Modelo
Este capítulo proporciona información básica sobre la smart signage de las series SL04 y SH04.
Especificaciones
Important
Modificar el hardware o el software de tu producto BenQ invalida la garantía. BenQ no se hace responsable de ningún daño o pérdida de datos provocados por modificaciones no autorizadas tanto en el hardware como en el software, ni de la instalación de complementos y aplicaciones de terceros.
Panel
SL4304
SL5504/SH5504
SL6504/SH6504
SL7504/SH7504
SL8604
Tamaño de pantalla
43"
55"
65"
75''
86''
Tipo de panel
IPS
IPS
IPS
IPS
IPS
Resolución
UHD 3840 × 2160 píxeles
UHD 3840 × 2160 píxeles
UHD 3840 × 2160 píxeles
UHD 3840 × 2160 píxeles
UHD 3840 × 2160 píxeles
Área activa
941.2 × 529.4 mm
1209.6 × 680.4 mm
1428.5 × 803.5 mm
1649.7 × 927.9 mm
1895.0 × 1066.0 mm
Tiempo de respuesta
8 ms
8 ms
8 ms
8 ms
8 ms
Relación de aspecto
16:9
16:9
16:9
16:9
16:9
Orientación
Paisaje y Retrato
Paisaje y Retrato
Paisaje y Retrato
Paisaje y Retrato
Paisaje y Retrato
Relación de contraste
1,200:1
1,200:1
1,200:1
1,200:1
1,200:1
Profundidad de color
10-bit
10-bit
10-bit
10-bit
10 bits
Gama de colores (CIE 1976)
- Serie SL: 99% sRGB, 72% NTSC
- Serie SH: 95% DCI-P3, 99% sRGB, 85% NTSC
- Serie SL: 99% sRGB, 72% NTSC
- Serie SH: 95% DCI-P3, 99% sRGB, 85% NTSC
- Serie SL: 99% sRGB, 72% NTSC
- Serie SH: 95% DCI-P3, 99% sRGB, 85% NTSC
- Serie SL: 99% sRGB, 72% NTSC
- Serie SH: 95% DCI-P3, 99% sRGB, 85% NTSC
- Serie SL: 99% sRGB, 72% NTSC
- Serie SH: 95% DCI-P3, 99% sRGB, 85% NTSC
Luminosidad del panel (sin cristal)
- Serie SL: 500 nits
- Serie SH: 800 nits
- Serie SL: 500 nits
- Serie SH: 800 nits
- Serie SL: 500 nits
- Serie SH: 800 nits
- Serie SL: 500 nits
- Serie SH: 800 nits
- Serie SL: 500 nits
- Serie SH: 800 nits
Vida útil de la retroiluminación
50,000 h
50,000 h
50,000 h
50,000 h
50,000 h
Sistema
Modelo
SL4304
SL5504/SH5504
SL6504/SH6504
SL7504/SH7504
SL8604
CPU
Arm Cortex-A73 × 4 + A53 × 4
Arm Cortex-A73 × 4 + A53 × 4
Arm Cortex-A73 × 4 + A53 × 4
Arm Cortex-A73 × 4 + A53 × 4
Arm Cortex-A73 × 4 + A53 × 4
GPU
Arm Mali-G52 MP8
Arm Mali-G52 MP8
Arm Mali-G52 MP8
Arm Mali-G52 MP8
Arm Mali-G52 MP8
Memoria
8 GB
8 GB
8 GB
8 GB
8 GB
Almacenamiento
64 GB
64 GB
64 GB
64 GB
64 GB
Sistema operativo
Android 13 (EDLA)
Android 13 (EDLA)
Android 13 (EDLA)
Android 13 (EDLA)
Android 13 (EDLA)
Conectividad
Modelo
SL4304
SL5504/SH5504
SL6504/SH6504
SL7504/SH7504
SL8604
USB Tipo-A
2 × 2.0
2 × 2.0
2 × 2.0
2 × 2.0
2 × 2.0
HDMI (in | out)
2 × HDMI 2.0 | 0
2 × HDMI 2.0 | 0
2 × HDMI 2.0 | 0
2 × HDMI 2.0 | 0
2 × HDMI 2.0 | 0
Salida de audio
1 × conector de salida de audio de 3,5 mm
1 × conector de salida de audio de 3,5 mm
1 × conector de salida de audio de 3,5 mm
1 × conector de salida de audio de 3,5 mm
1 × conector de salida de audio de 3,5 mm
RS232 ( in | out)
1 | 0
1 | 0
1 | 0
1 | 0
1 | 0
Ethernet
1 × 10 / 100 Mbps (Android)
1 × 10 / 100 Mbps (Android)
1 × 10 / 100 Mbps (Android)
1 × 10 / 100 Mbps (Android)
1 × 10 / 100 Mbps (Android)
Periféricos integrados
Modelo
SL4304
SL5504/SH5504
SL6504/SH6504
SL7504/SH7504
SL8604
Altavoz
2 × 12 W (máx.)
2 × 12 W (máx.)
2 × 12 W (máx.)
2 × 12 W (máx.)
2 × 12 W (máx.)
Energía
Energía
SL4304
SL5504/SH5504
SL6504/SH6504
SL7504/SH7504
SL8604
Energía
AC 100-240V 50/60Hz
AC 100-240V 50/60Hz
AC 100-240V 50/60Hz
AC 100-240V 50/60Hz
AC 100-240V 50/60Hz
Consumo en modo de espera
< 0.5 W
< 0.5 W
< 0.5 W
< 0.5 W
< 0.5 W
Consumo máximo de energía
- Serie SL: 180 W
- Serie SL: 216 W
- Serie SH: 270 W
- Serie SL: 270 W
- Serie SH: 370 W
- Serie SL: 315 W
- Serie SH: 420 W
- Serie SL: 450 W
Físico
Físico
SL4304
SL5504/SH5504
SL6504/SH6504
SL7504/SH7504
SL8604
Dimensiones (W × H × D)
967.8 × 558.2 × 55.6 mm
(38.1 × 22 × 2.2 in)
1237.3 × 709.8 × 56.4 mm
(48.7 × 27.9 × 2.2 in)
1456.4 × 833.7 × 57 mm (57.3 × 32.8 × 2.2 in)
1679.7 × 959 × 56.8 mm (66.1 × 37.8 × 2.2 in)
1927 × 1098.5 × 59.5 mm
(75.9 × 43.2 × 2.3 in)
Dimensiones de envío
(An × Al × Pr)
1075 × 683 × 127 mm (42.3 × 26.9 × 5 in)
1386 × 845 × 130 mm (54.6 × 33.3 × 5.1 in)
1650 × 162 × 1016 mm (65 × 6.4 × 40 in)
1883 × 186 × 1140 mm (74.1 × 7.3 × 44.9 in)
2123 × 225 × 1247 mm (83.6 × 8.9 × 49.1 in)
Peso
(producto | envío)
8.7 kg | 11.7 kg
(19.2 lbs | 25.8 lbs)
14.7 kg | 19.1 kg (32.4 lbs | 42.1 lbs)
20.7kg | 28.7kg
(45.6 lbs | 63.3 lbs)
29kg | 40.5kg
(63.9 lbs | 89.3 lbs)
49kg | 64kg
(108.0 lbs | 141.1 lbs)
Soporte (tornillos)
VESA 200 × 200 mm (4 × M6 × 12L)
VESA 400 × 400 mm (4 × M4 × 12L)
VESA 400 × 400 mm (4 × M8 × 16L)
VESA 600 × 400 mm (4 × M8 × 16L)
VESA 600 × 400 mm (4 × M8 × 16L)
Ambiente
Modelo
SL4304
SL5504/SH5504
SL6504/SH6504
SL7504/SH7504
SL8604
Temperatura de funcionamiento
0°C~40°C | 32°F~104°F
0°C~40°C | 32°F~104°F
0°C~40°C | 32°F~104°F
0°C~40°C | 32°F~104°F
0°C~40°C | 32°F~104°F
Temperatura de almacenamiento
-10°C~60°C | 14°F~140°F
-10°C~60°C | 14°F~140°F
-10°C~60°C | 14°F~140°F
-10°C~60°C | 14°F~140°F
-10°C~60°C | 14°F~140°F
Humedad de almacenamiento
10%~80% RH sin condensación
10%~80% RH sin condensación
10%~80% RH sin condensación
10%~80% RH sin condensación
10%~80% HR sin condensación
Humedad de funcionamiento
10%~80% RH sin condensación
10%~80% RH sin condensación
10%~80% RH sin condensación
10%~80% RH sin condensación
10%~80% RH sin condensación
Software
Modelo
SL4304
SL5504/SH5504
SL6504/SH6504
SL7504/SH7504
SL8604
Compartir pantalla de forma inalámbrica
InstaShare 2
InstaShare 2
InstaShare 2
InstaShare 2
InstaShare 2
Gestión de cuentas
AMS
AMS
AMS
AMS
AMS
Gestión de dispositivos
DMS
DMS
DMS
DMS
DMS
Gestión de contenido
X-Sign
X-Sign
X-Sign
X-Sign
X-Sign
Accesorios
Modelo
SL4304
SL5504/SH5504
SL6504/SH6504
SL7504/SH7504
SL8604
Cables
- 1 × HDMI (1.5 m | 4.9 ft)
- 1 × RS232 (1.8 m | 5.9 ft)
- Cable de alimentación (según SKU)
- 1 × HDMI (1.5 m | 4.9 ft)
- 1 × RS232 (1.8 m | 5.9 ft)
- Cable de alimentación (según SKU)
- 1 × HDMI (1.5 m | 4.9 ft)
- 1 × RS232 (1.8 m | 5.9 ft)
- Cable de alimentación (según SKU)
- 1 × HDMI (1.5 m | 4.9 ft)
- 1 × RS232 (1.8 m | 5.9 ft)
- Cable de alimentación (según SKU)
- 1 × HDMI (1.5 m | 4.9 ft)
- 1 × RS232 (1.8 m | 5.9 ft)
- Cable de alimentación (según SKU)
Control remoto
1
1
1
1
1
Note
Las especificaciones y características pueden cambiar sin previo aviso.
Dimensiones

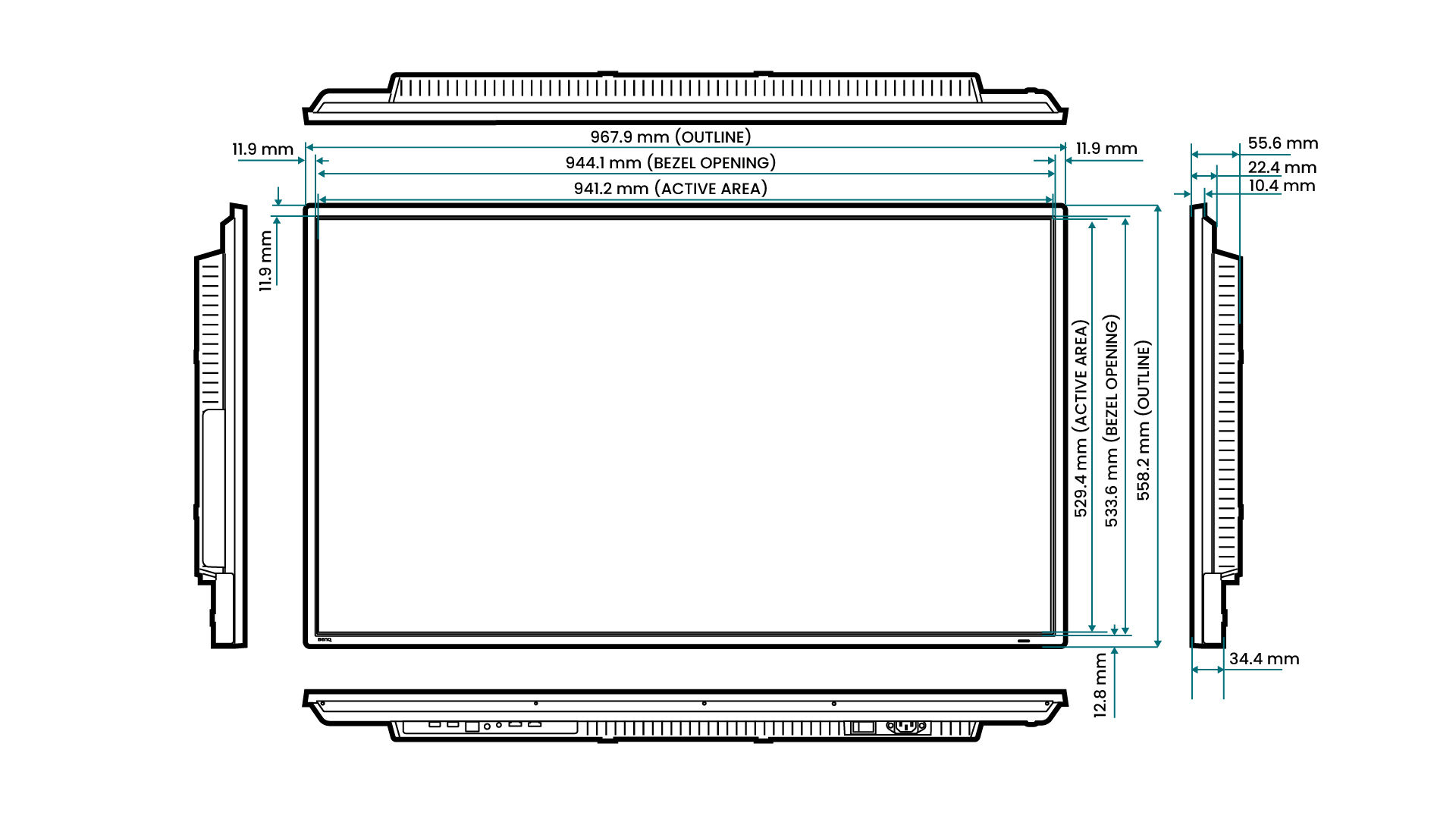

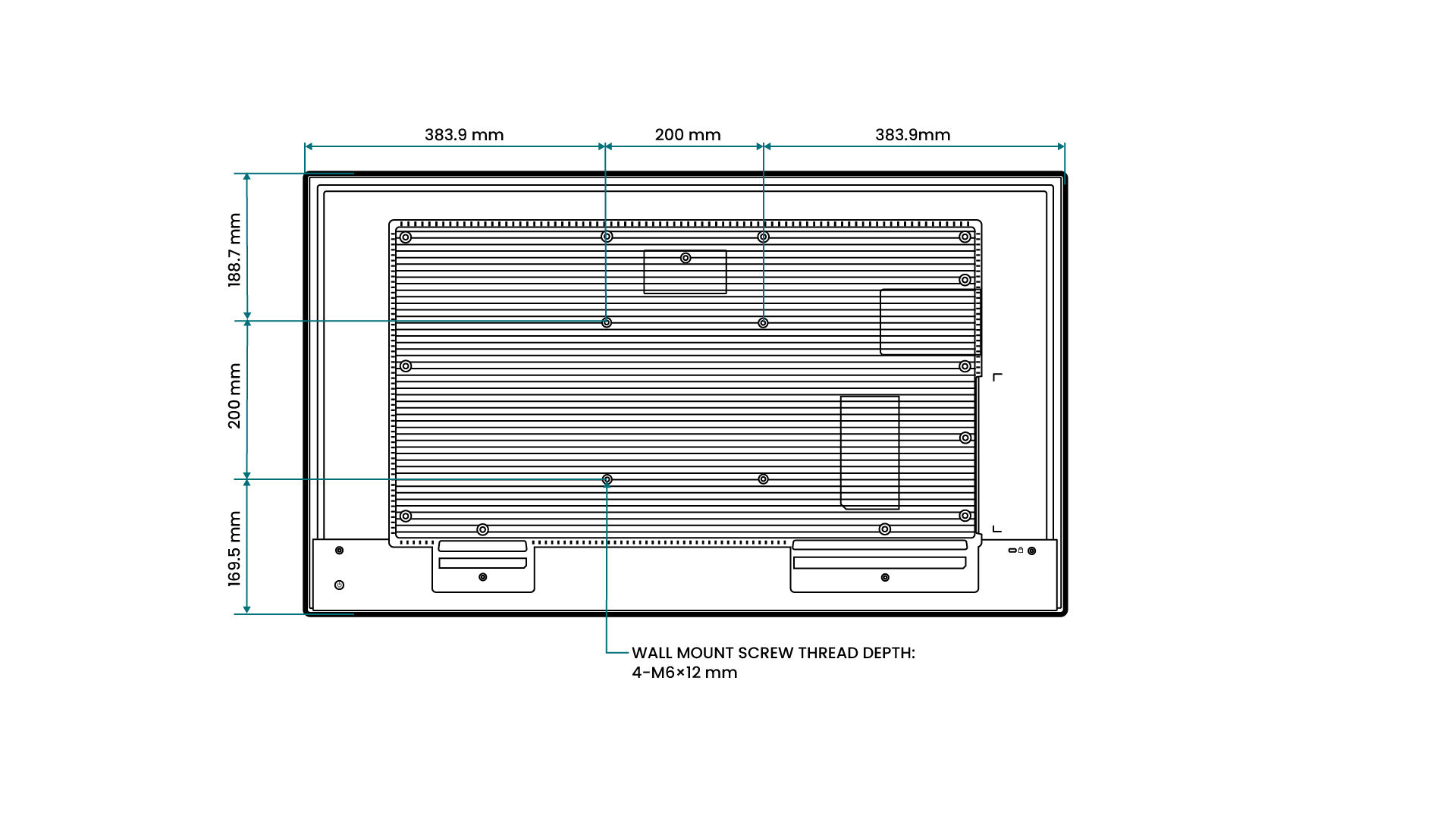

SL4304

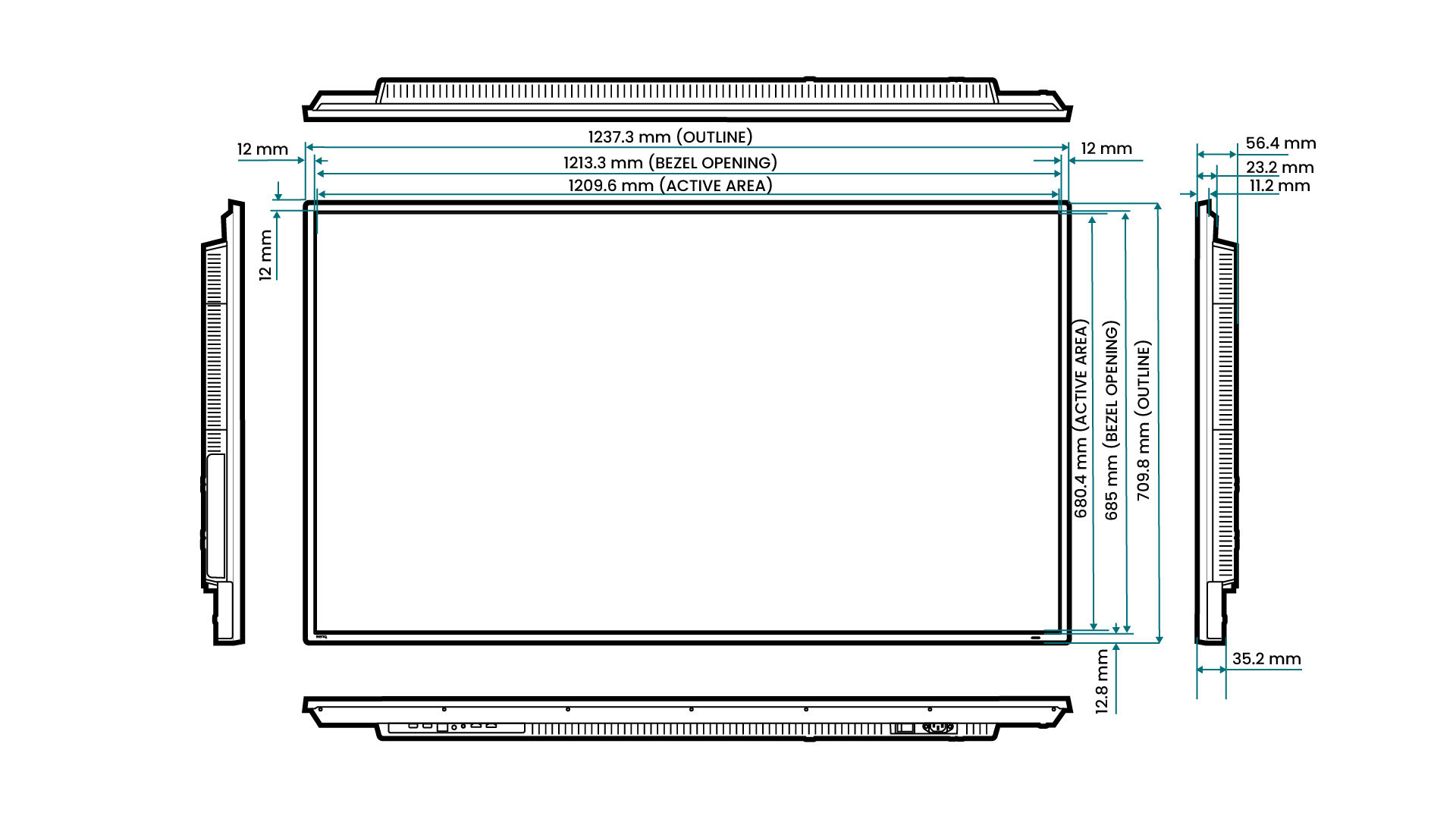

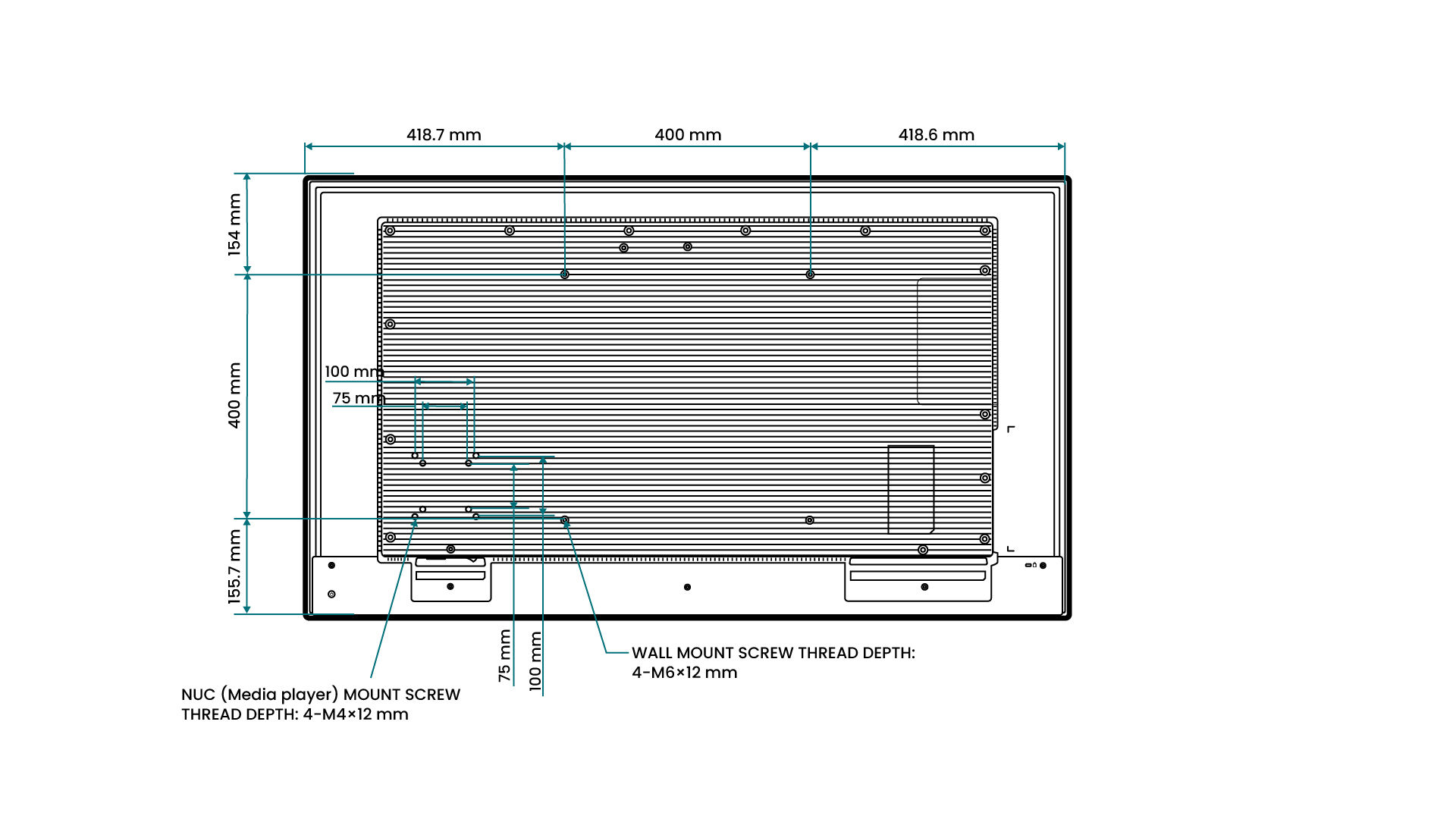

SL5504/SH5504

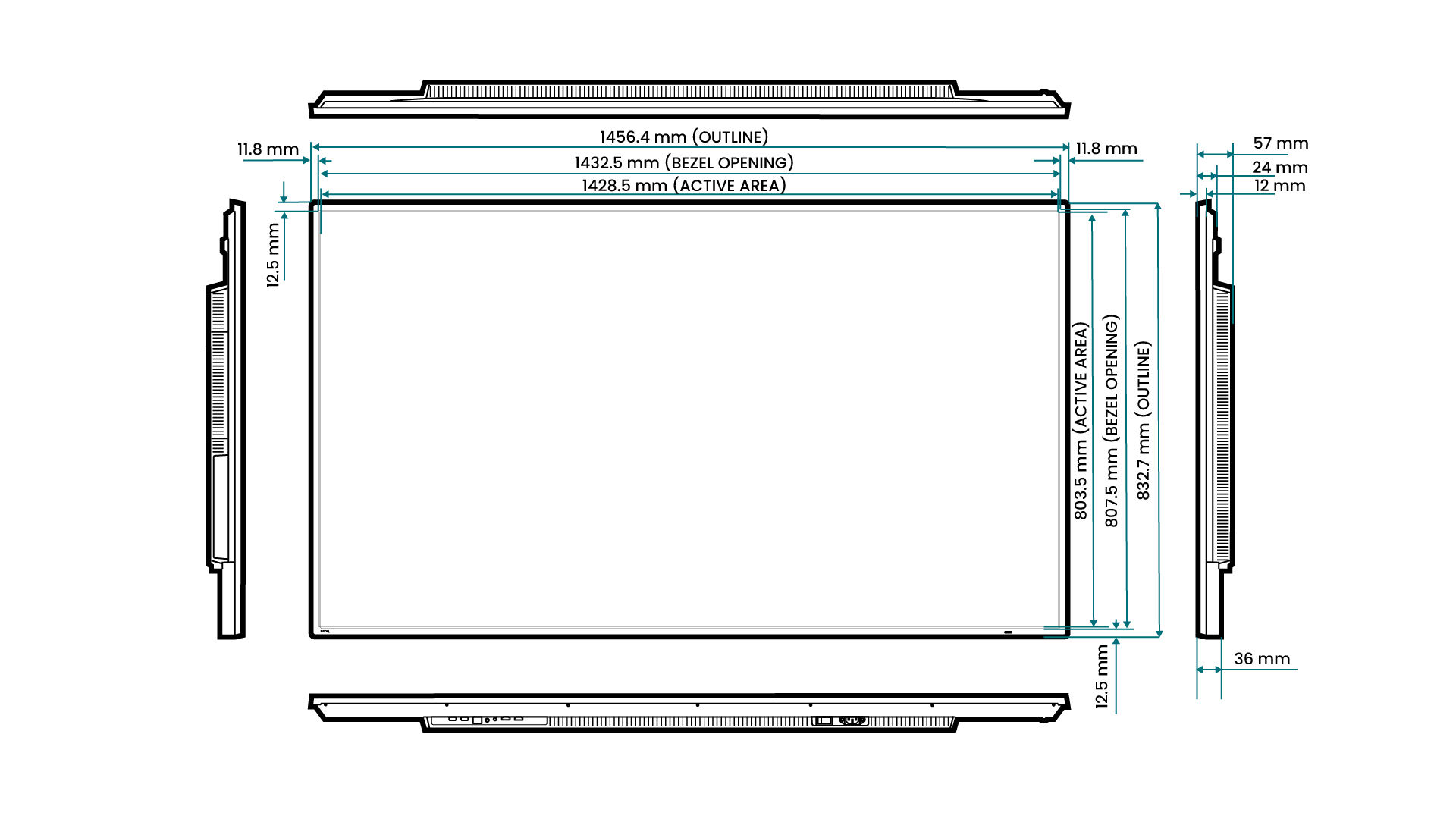

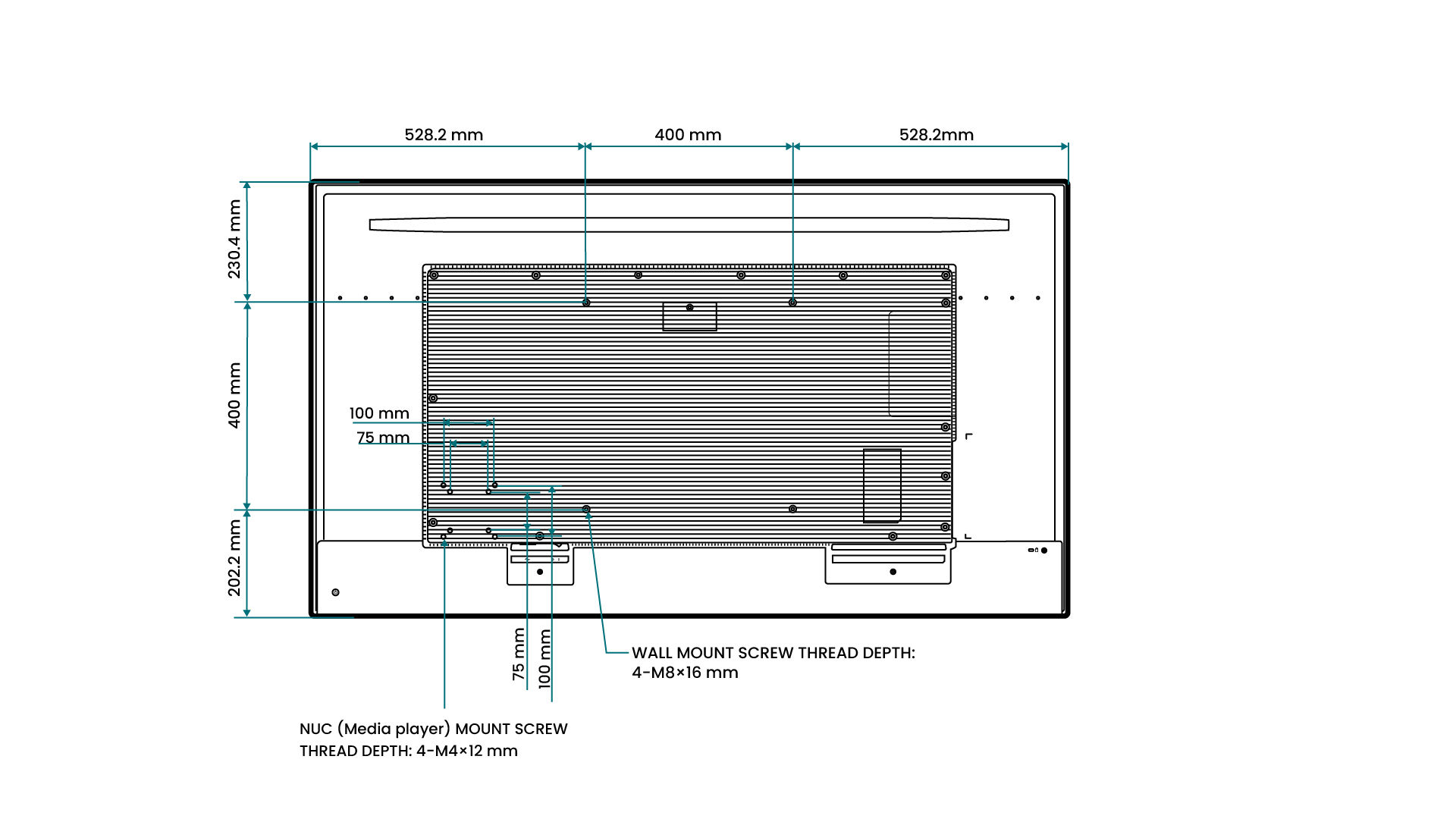

SL6504/SH6504

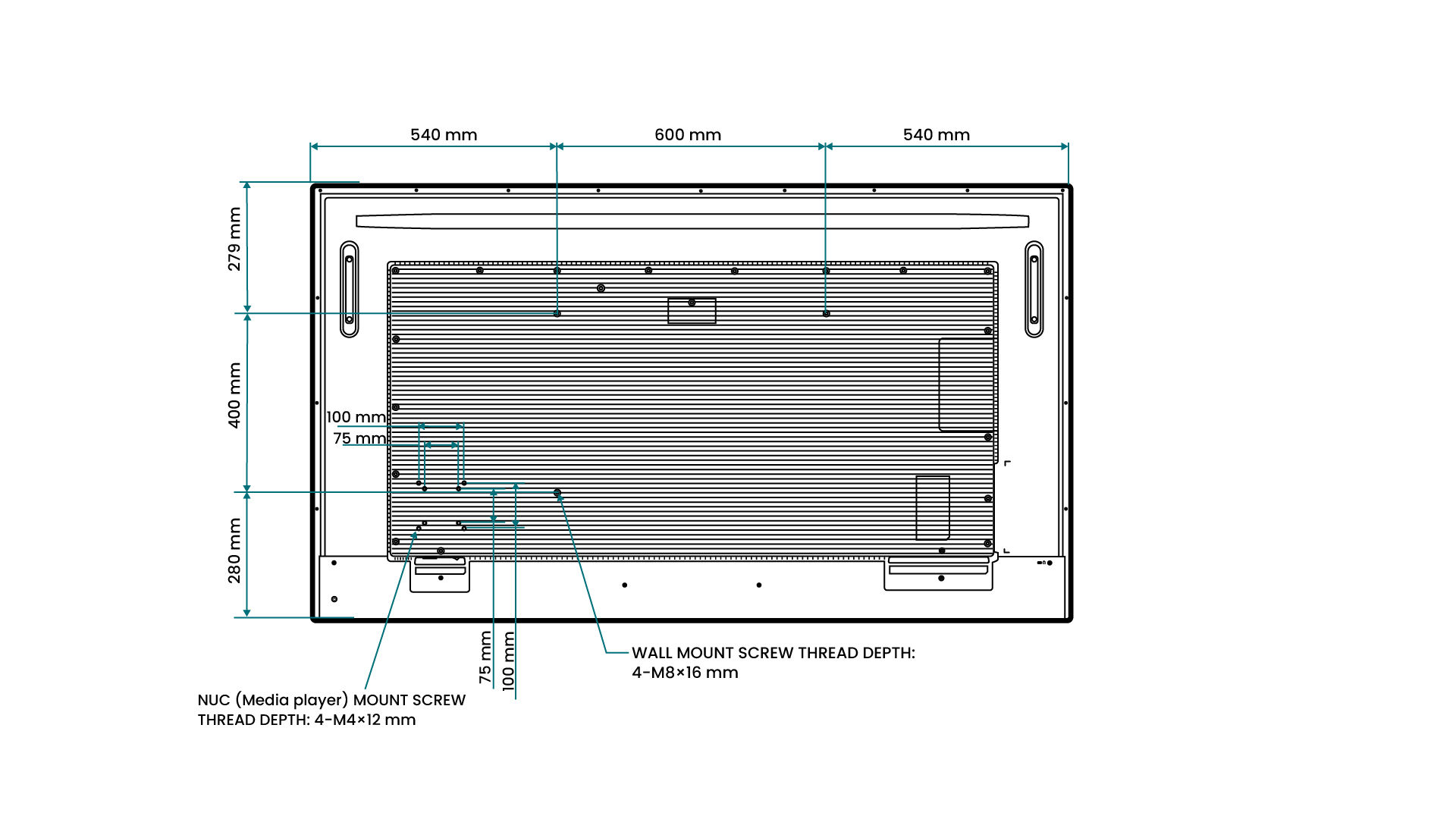

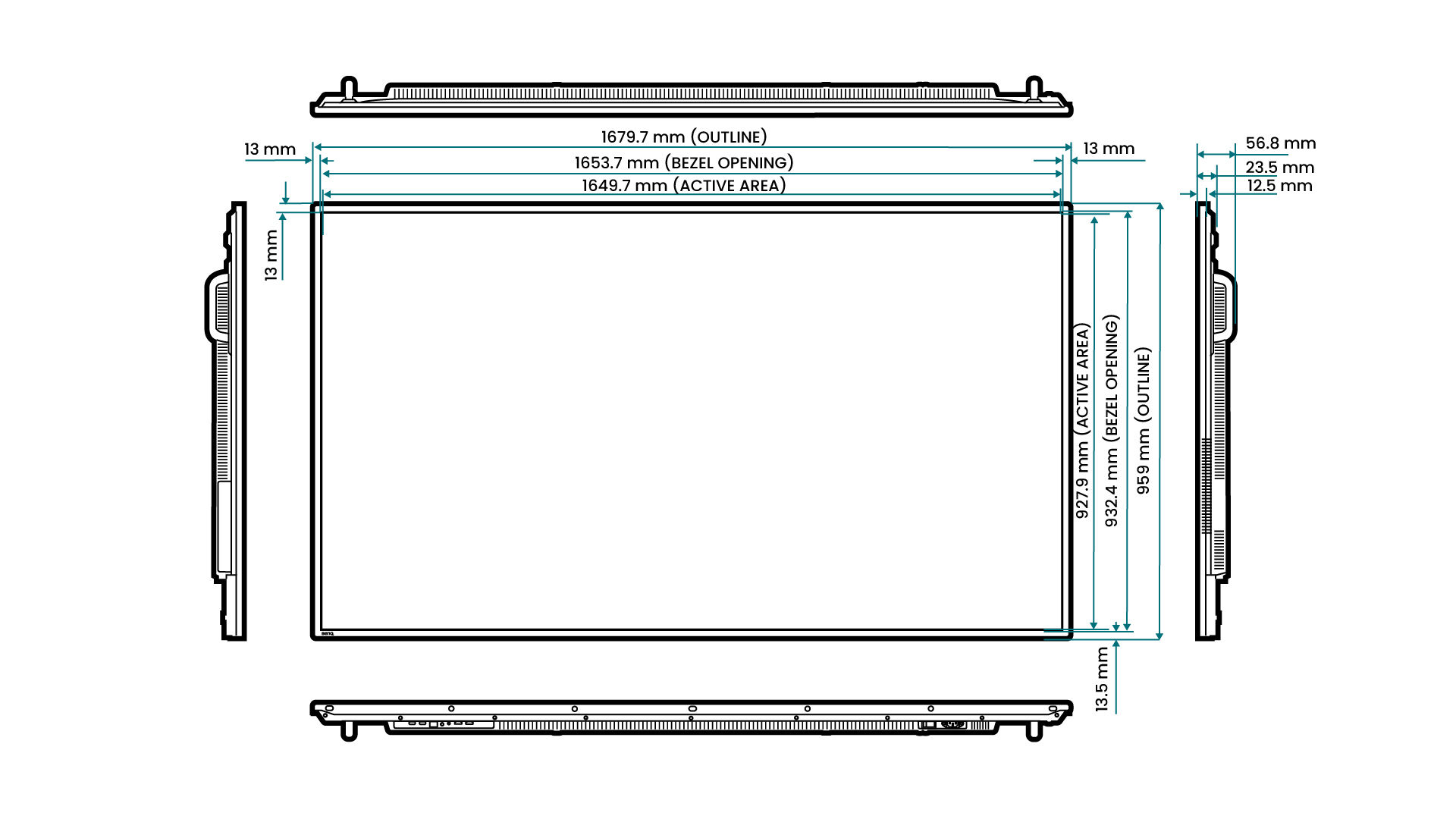

SL7504/SH7504

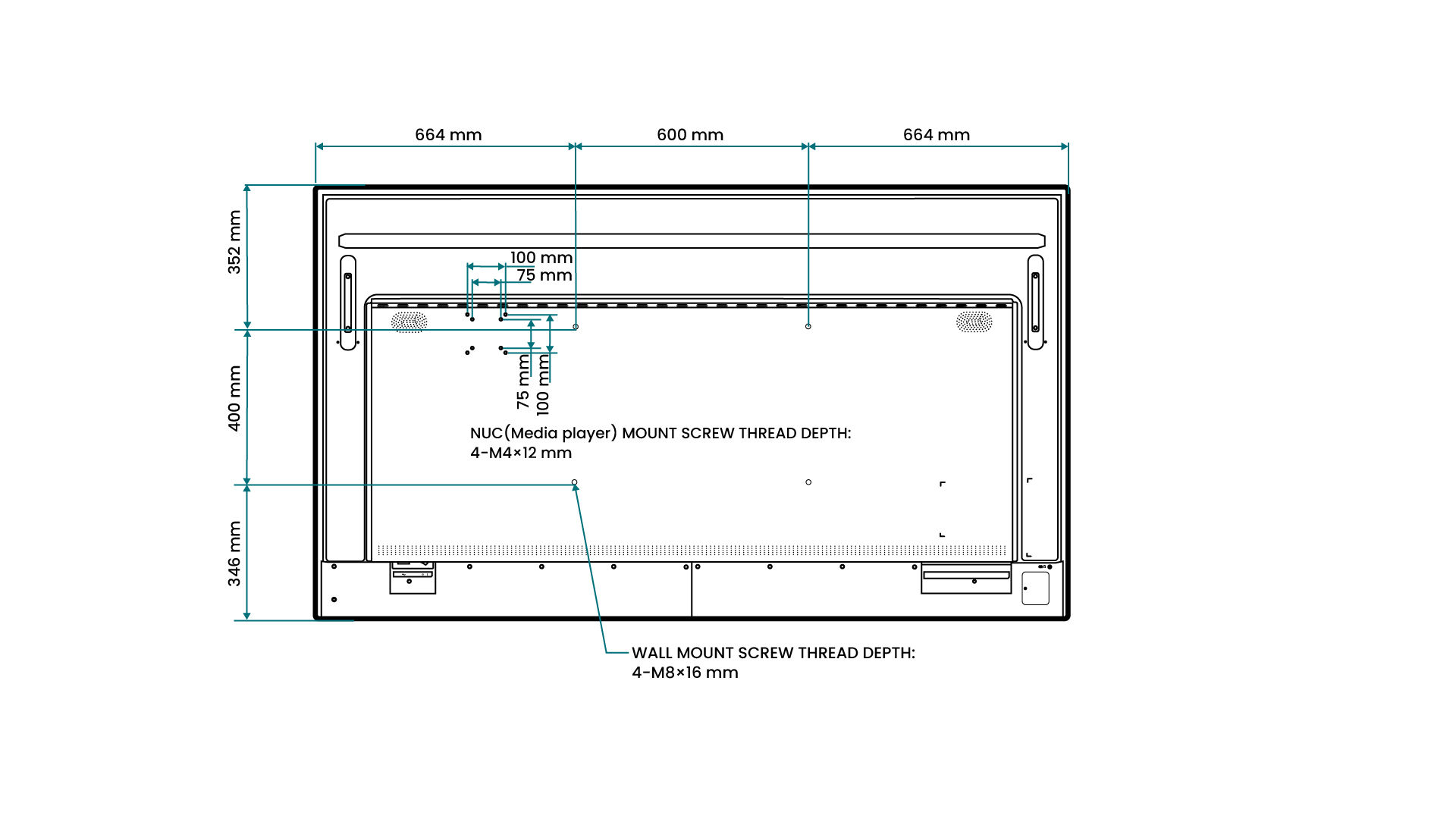

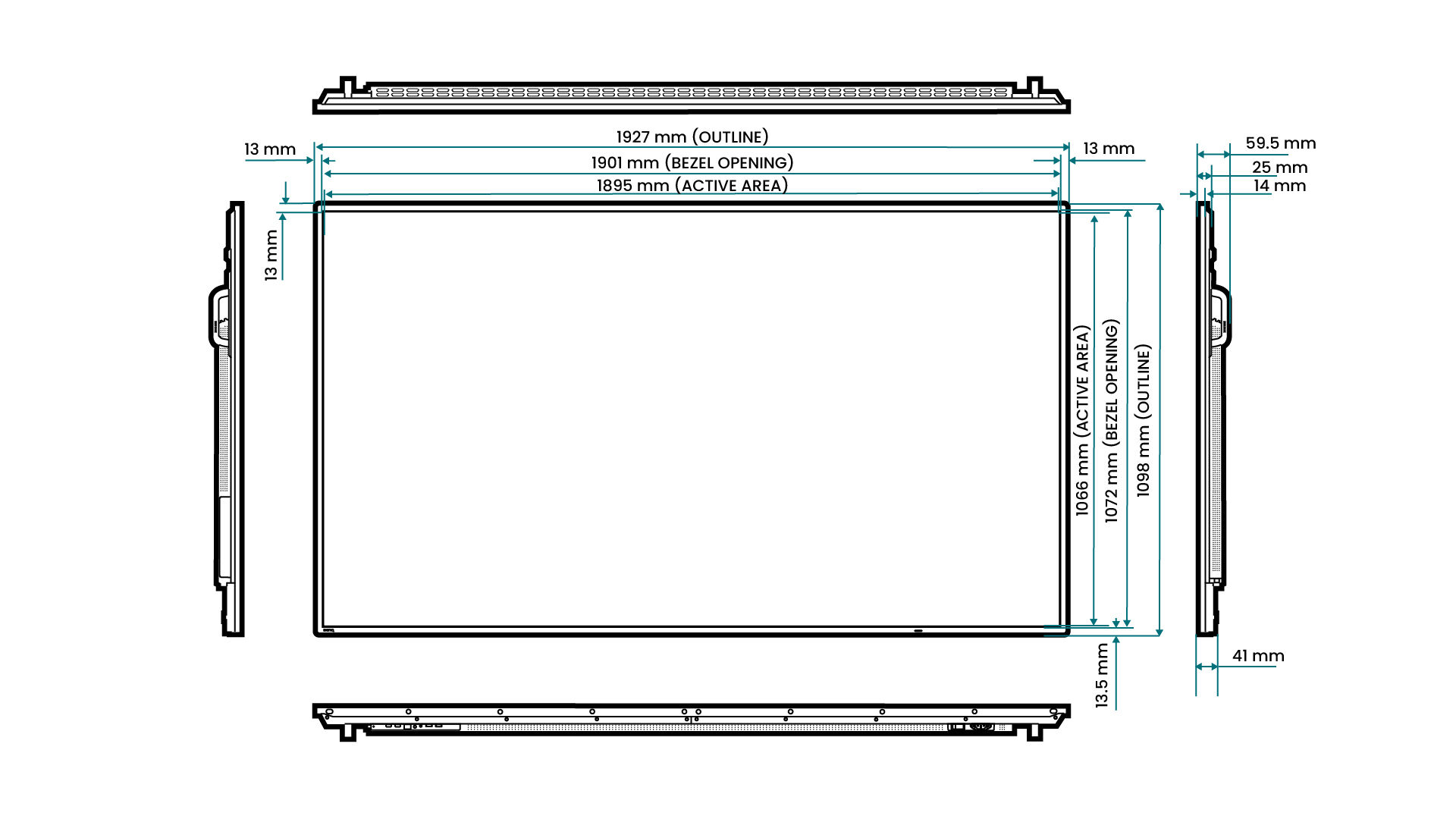

SL8604
Contenido del paquete
Verifique todo el contenido después de abrir el paquete. Si falta algún elemento o está dañado, póngase en contacto con su distribuidor inmediatamente.
Monitor LCD
Control remoto
Cable de alimentación*
Cable HDMI x1
Cable RS232 x1
Documentos para el usuario
- Guía de inicio rápido
- Hojas de normativa
Cubierta WiFi
Note
* El tipo y la cantidad del cable de alimentación pueden variar según la región de compra.
- Los accesorios disponibles y las imágenes mostradas aquí pueden diferir de los contenidos reales y del producto suministrado en su región. Además, el contenido del paquete puede estar sujeto a cambios sin previo aviso. Para los cables que no se incluyan con su producto, puede adquirirlos por separado.
Important
- Asegúrate de que no queden accesorios dentro de la caja antes de desechar el embalaje.
- No dejes bolsas de plástico al alcance de niños pequeños o bebés.
- Desecha los materiales de embalaje de manera responsable. Considera reciclar la caja de cartón o guardarla para un transporte futuro de la pantalla.
Componentes

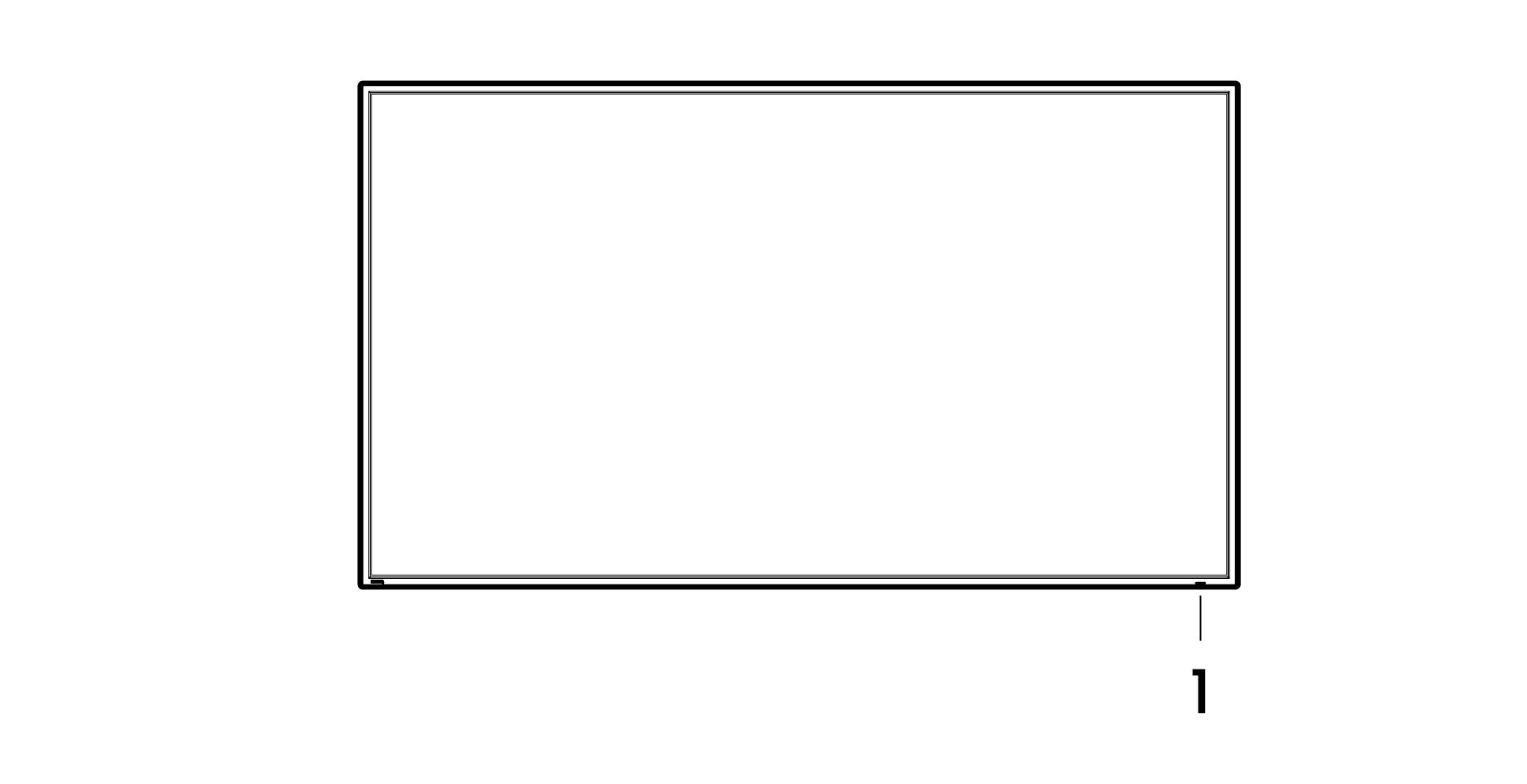

Panel frontal
- Sensor IR y LED de encendido

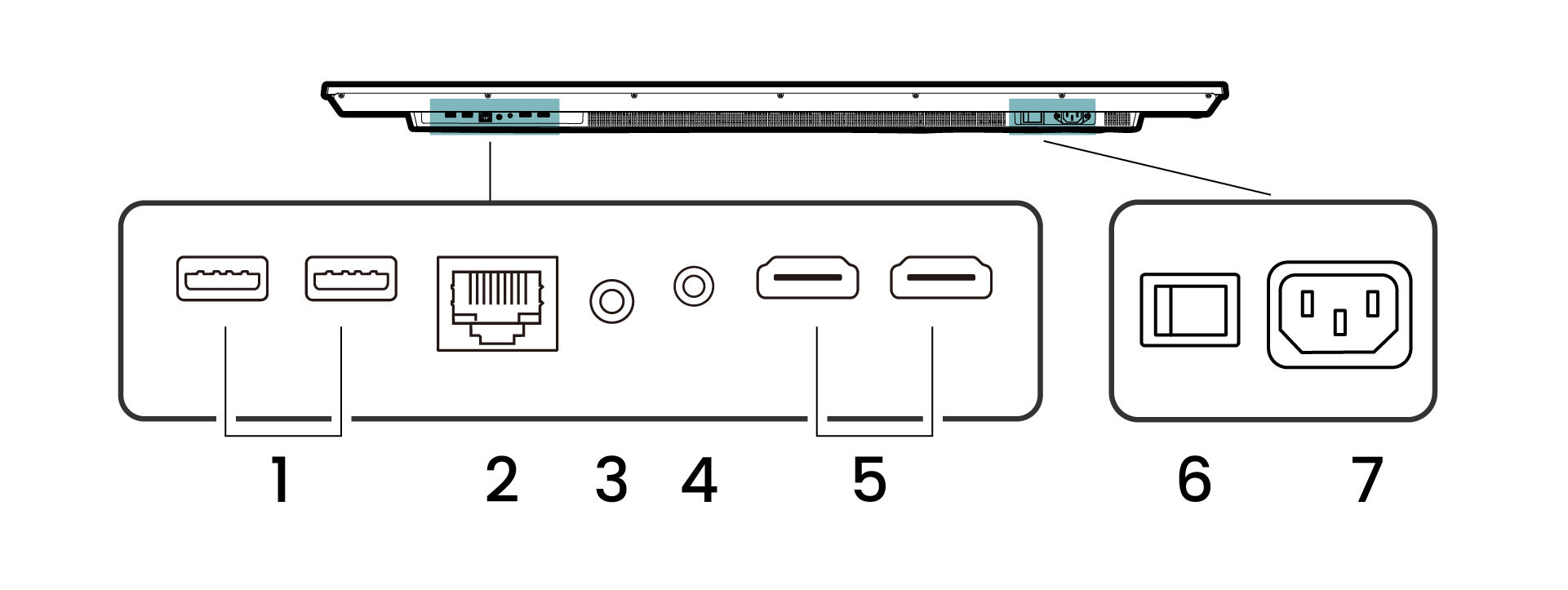

Panel inferior
- Puertos USB 2.0 tipo A
- Puerto Ethernet1
- Salida de audio de 3,5 mm2
- Puerto de entrada RS-232
- Puertos HDMI de entrada
- Interruptor de encendido
- Entrada de corriente
Note
- El puerto Ethernet admite velocidades de transferencia de datos de 10/100 Mbps.
- La salida de audio de 3,5 mm no admite entrada de audio, incluyendo la entrada de micrófono desde auriculares.

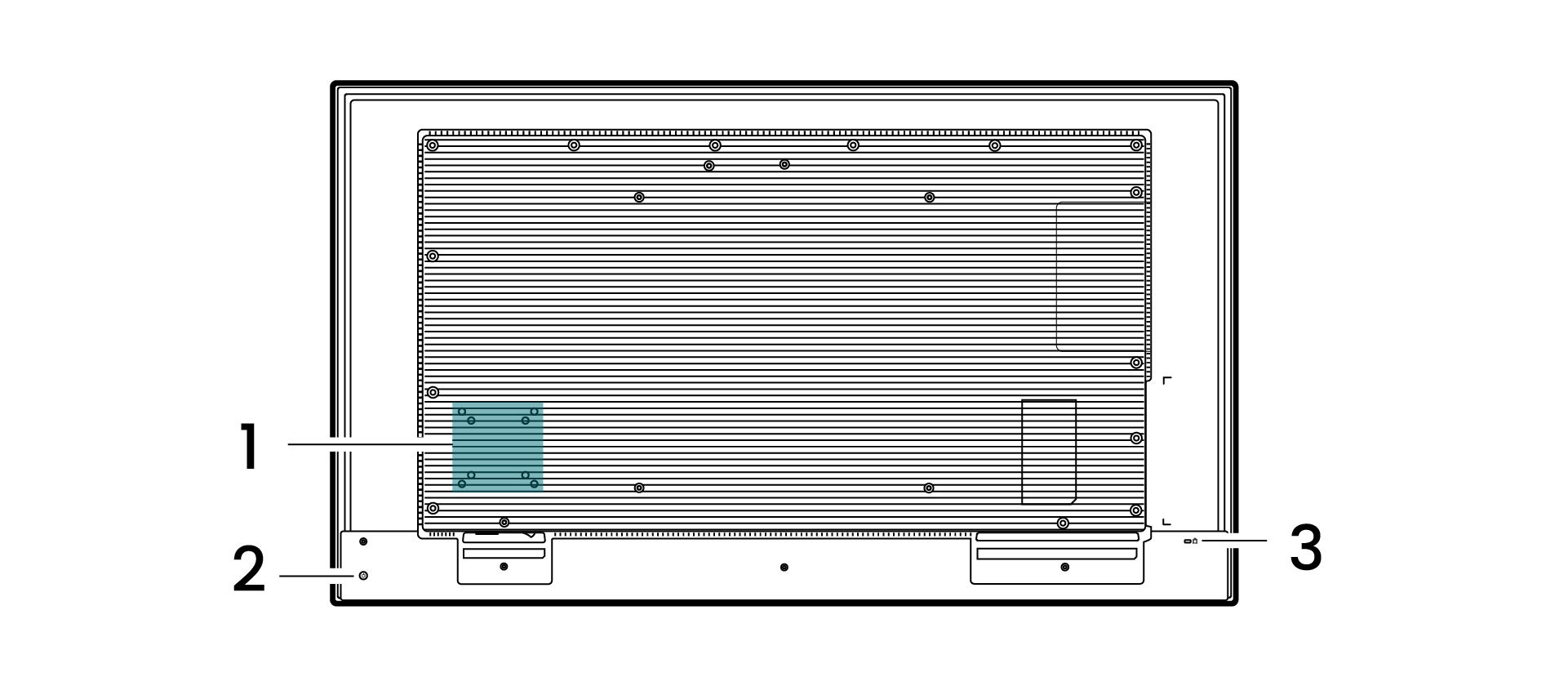

Panel trasero
- Agujeros para tornillos de mini PC*
- Energía
- Ranura para candado Kensington
Note
* No disponible para pantallas de 43 pulgadas.

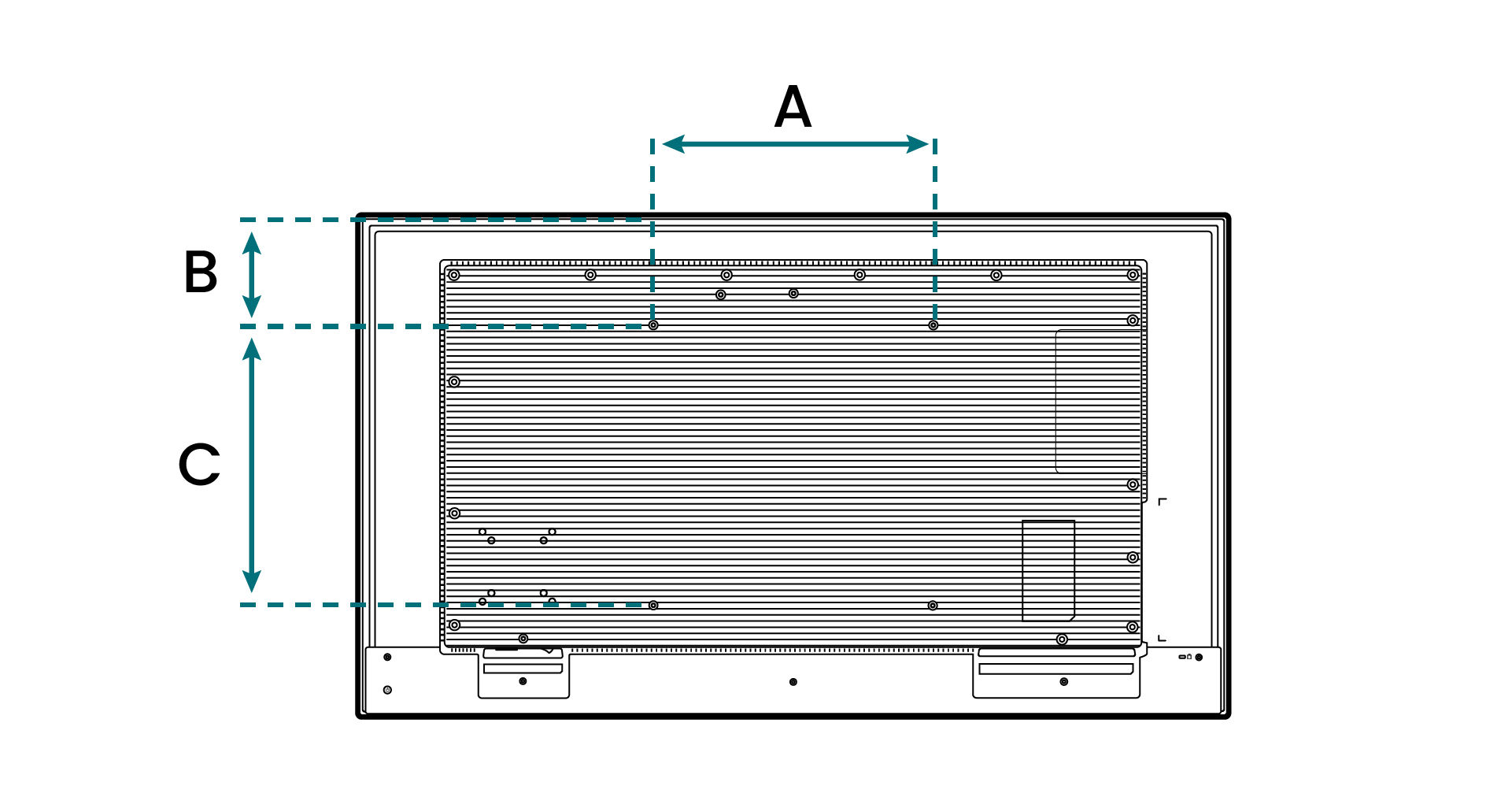

Especificaciones VESA
Tamaño del tornillo
- 43", 55": M6 × 12L
- 65", 75", 86": M8 × 16L
Dimensión
45”
55”
65”
75”
86”
A
200 mm (7.9 in)
400 mm (15.8 in)
400 mm (15.8 in)
600 mm (23.6 in)
600 mm (23.6 in)
B
188.7 mm (7.4 in)
154 mm (6.1 in)
230.4 mm (9.1 in)
279 mm (11 in)
352 mm (13.9 in)
C
200 mm (7.9 in)
400 mm (15.8 in)
400 mm (15.8 in)
400 mm (15.8 in)
600 mm (23.6 in)
Requisito de instalación
Categoría
Elemento
Entorno
- Temperatura ambiente: 0 a 40˚C (32 a 104˚F)
- Humedad relativa sin condensación: 20 a 80%
- Superficie plana, antiestática y sin exposición a la luz solar directa, líquidos ni productos químicos
Hardware y periféricos
Cable Ethernet
Herramientas
- Tijeras
- Destornillador Phillips
- Relleno
- Correa antiestática
Configurar la pantalla
- Coloque la pantalla en un entorno que cumpla con los requisitos.
Para más detalles, consulte Requisito de instalación. - Agregue la pantalla a DMS.
Para más detalles, consulte Agregar la pantalla a DMS. - Desembale la pantalla.
Para más detalles, consulte Desempaquetado. - Monte la pantalla.
Para más detalles, consulte Montaje. - Instale cualquier accesorio y periférico adicional.
Para más detalles, consulte los siguientes temas: - Conecte el cable de alimentación y todos los cables aplicables.
- Encienda la pantalla.
Para más detalles, consulte Encender la pantalla. - Configure BenQ Launcher.
Para más detalles, consulte Configurar BenQ Launcher. - Vincule la pantalla a AMS.
Para más detalles, consulte Vincular la pantalla a AMS.
